声源定位技术及其应用

声源定位技术是指利用多个麦克风测量环境中不同位置的声音信号。声源点相对于麦克风的到达方向和距离。说到声源定位，我们很容易想到人耳定位。由于与直达声波相位不同，两者在耳道处干涉，产生特殊的听觉效果。这种效应称为耳廓效应。结合头部旋转因素，即可达到声源定位的目的。具体的声音根据 ITD 和 ILD 进行定位。我国古代声源定位的应用可以追溯到战国时期的墨家。随着机器学习、云计算和片上电子技术的发展，声源定位技术将拥有更广阔的应用前景。

什么是声源定位（SSL）技术？ 声源定位技术是指利用多个麦克风测量环境中不同位置的声音信号。 由于声音信号到达每个麦克风的时间都有不同程度的延迟，因此采用算法对测量到的声音信号进行处理，从而得到声音信号。 声源点相对于麦克风的到达方向（包括方位角、俯仰角）和距离。

说到声源定位，我们很容易想到人耳定位。 一只耳朵和双耳都具有定位能力。 在单耳定位中，耳廓的各个部分会在进入耳道之前反射入射的声波。 由于与直达声波相位不同，两者在耳道处干涉，产生特殊的听觉效果。 这种效应称为耳廓效应。 结合头部旋转因素，即可达到声源定位的目的。 在双耳定位中，我们通过左右耳接收到的信号会有时间差（Interaural Time Difference，ITD）和声级差（Interaural Level Difference，ILD）。 具体的声音根据 ITD 和 ILD 进行定位。 电平方位角的确定可以在数学上表达为二维声音方向估计问题，如下图1所示。 ITD信息在中低频位置估计有较好的效果，而ILD信息在高频位置估计有较好的效果。 再加上耳廓效应、头部旋转、优先效应等，我们将对角度、距离等信息有更进一步、更准确的理解。

图1 人体头部二维声源定位模型，图片来自文献[2]

一、简介

我国古代声源定位的应用可以追溯到战国时期的墨家。 《墨子》一书中记载了两种战听法：“土听”和“瓷听”。 《备穴》篇中说：“令陶者制罂粟，盛四十余斗，以薄皮固之，置于井中，请有耳者俯伏罂粟听之。探查穴位位置后，挖洞迎之。”大意是派人将瓦丘放入井中，在坛口静静聆听地下传来的声音，准确地摸清敌人地道的位置，从而抵御敌人挖地道攻城的方法。

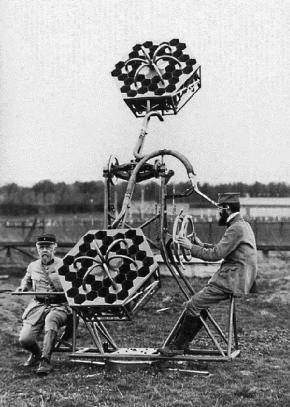

第一次世界大战期间，科学家发明了许多声学防御装置。 这一时期最复杂的声音定位设备之一是佩兰遥测仪（Télésitemètre Perrin），它以法国物理学家让·巴蒂斯特·佩兰（Jean Baptiste Perrin）的名字命名，如下图2所示。 佩兰设计了一种用于跟踪飞机噪声（如发动机声音、螺旋桨声音、摩擦振动声音、排气声音）的接收装置，该装置将数十个小扬声器聚集在一个六角形蜂窝巢中。 “扬声器”通过一组电子管连接到中央扬声器。 两台监听器通过额外长度的管子进行双耳聆听。 他们通过手中的方向盘转动设备，以接收指定方向的声音。 如果设备面向声源方向，则接收器拾取的声音同时到达，两个麦克风听到的声音相互加强。

图 2 Perrin 遥测仪早期模型的图片，来源不明

尽管如今已经有了更复杂的定位技术，但相位增强原理仍然是现代声源定位系统的基础。 为了改进需要机械旋转设备来搜索相位增强方向的方法，使用信号处理算法来重建旋转对固定位置麦克风测量的声音的影响，从而避免阵列的物理移动。

声源定位可用于船舶和车辆的检测、机器（如发动机、汽车、飞机）中主要噪声源的定位、通信设备或语音识别处理中的目标选择和干扰抑制以及机械系统的状态监测。 此外，由于能够估计声源强度和声场信息，声源定位方法已广泛应用于音频设备和影院系统的声学设计、振动的非接触测量以及虚拟现实音频系统等领域。用户。 随着机器学习、云计算和片上电子技术的发展，声源定位技术将拥有更广阔的应用前景。

2、声源定位技术

声源定位技术主要由以下两部分组成：

接下来，我们将描述声源定位的端到端模型、方法和评价指标。

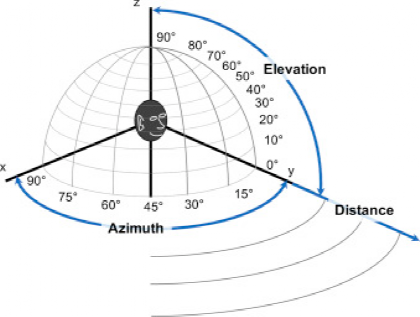

图3 声源定位通常采用球坐标系，坐标信息包括距离、方位角、俯仰角。 图片来自文献[3]

1. 端到端模型

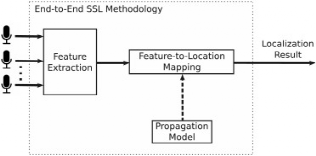

声源定位的端到端模型如图4所示。从采集的声音信号中提取特征，然后使用声音定位方法获得输出。 这种映射方法很大程度上依赖于声学传播模型。

传播模型。 用于声源定位的更常见的声学传播模型是自由场模型和远场模型。 在自由场中，声音仅通过直接路径到达麦克风，这也意味着声源和麦克风之间没有障碍物，并且不存在声音反射（无室内混响），例如在空旷的室外或消声环境室。 。 在远场中，麦克风之间的距离与声源到麦克风阵列的距离之间的关系使得声波可以被认为是平面波。

图4 声源定位的端到端模型，图片来自文献[4]

特征。 在所使用的声学定位方法中，使用了以下声学特征：到达时间差（TDOA）、麦克风间强度差（IID）、频谱陷波、MUSIC伪频谱（Pseudo-spectrum）和波束成形引导响应（波束成形转向响应）等。

测绘程序。 声源定位中的映射方法是指将阵列信号中的特征映射到其位置信息。 具体技术方法将在下一节中介绍。

2. 实现方法

(1) 到达方向估计

基于相对延迟估计的方法。 由于阵列的几何结构，每个阵列接收到的信号都有不同程度的延迟。 基于相对延迟估计的方法通过互相关、广义互相关（GCC）或相位差来估计每个信号。 阵列信号之间的时延差结合阵列的几何结构来估计声源的方位信息。

基于波束形成的方法。 该算法通常采用阵列各阵元的所有角度补偿相位来实现对目标区域的扫描，然后对各信号进行加权求和，将波束输出功率最大的方向作为目标声源的方向。 常见的基于波束成形的声源方位角估计算法包括延迟求和（DS）算法、最小方差无失真响应（MVDR）算法、可控响应功率相变法（Steered Response Power-Phase Transform，SRP-PHAT）等。

基于信号子空间的方法。 这类算法一般可以分为相干子空间方法和非相干子空间方法。 在非相干子空间算法中，最经典的算法是多信号分类（MUSIC）算法。 其思想是将信号的相干性结合到方差中进行特征提取，利用特征向量构造信号子空间和噪声子空间，然后利用噪声子空间构造高分辨率的空间谱。 由于声源信号是宽带信号，因此可以利用傅里叶变换将声源信号分解为多个窄带信号，然后利用MUSIC算法对各个窄带信号进行定位，并对各个窄带估计的结果进行加权合并，得到获得宽带方位角估计。 相干子空间方法将窄带信号收敛到某个参考频率，从而利用窄带子空间处理方法进行方位角估计。

基于模态域的方法。 上述方法都是阵元域的处理方法，而模态域的一大特点是波束和导向矢量与频率无关。 基于此，可以设计具有低频方向性的波束形成器，也可以降低阵元域波束。 要扫描的频率点的数量。 与阵元域相比，模态域处理方法在波束形成时多了一步模态展开操作。 模态展开可以通过傅里叶变换来实现。 每个展开模式都有对应的空间特征光束。 对应于特定的光束响应，可以被视为组合成所需光束响应的一组基础。 从理论上讲，只要模态展开的阶数足够高，理论就可以组合并逼近形成任意梁。 模态域方法目前应用于球形阵列和环形阵列，取得了较好的效果。

基于机器学习（或深度学习）的方法。 与传统的基于模型的方法相比，基于机器学习的方法是数据驱动的，甚至不需要定义传播模型。 基于机器学习的方法将声源定位视为多分类或线性回归问题，利用其极强的非线性拟合能力将多通道数据特征直接映射为定位结果。 基于机器学习的方法主要发展为两个方向，即基于网格的方法和无网格的方法。 两种方法在定位精度和估计声源数量方面各有优势。

(2)距离估计

与DOA估计相比，声源距离估计的研究起步较晚。 获得DOA估计结果后，声源位于麦克风和捕获信号之间的双曲线内。 如果使用多个麦克风阵列来估计源信号的DOA，则可以使用每个麦克风阵列的双曲线的交点来估计DOA。 找到声源。 但这种方法并不适合远距离测距，许多研究也集中在室内短距离声源测距。

在室内条件下，当距声源的距离发生变化时，可以假设反射声（如房间混响扩散声场）的能量保持不变，而直达声的能量则发生变化。 这两种能量的比率称为直接与混响比率（DRR），它与声源距离的估计密切相关。 理论上，信号的 DRR 可以直接根据到达麦克风的声源的房间脉冲响应函数（Room Impulse Responses，RIR）计算出来。 然而，声源距离的估计受到许多因素的影响（例如未知的RIR、近场和远场模型不匹配、由于距离变化而导致的混响能量变化等）。 这些方法还不成熟，不能很好地应用。 。

三、评价指标

对于DOA估计和距离估计方法来说，需要依靠一些指标来衡量声源定位的性能。 常见的评价指标如下：

平均误差。 它测量估计值的误差，通常将估计值与真实值进行比较，表示这些值之间的平均差异。 具体实现方法包括绝对误差、均方误差、均方根误差和最大误差。

准确性。 该指标通常用于 DOA 估计。 我们假设如果估计值在真实值的一定误差范围内，则认为估计是正确的，否则认为是错误的。 它衡量检测正确的比例。

准确率、召回率和 F1 分数。 这些指标在机器学习分类任务中比较常见。 对于估计声源的位置，如果估计正确，则称为真阳性；否则，称为真阳性。 如果估计错误，则称为假阴性。 假设该位置没有声源，如果估计结果也为否，则称为真负例； 如果估计结果是有声源，则称为假正例。 召回率衡量的是正确检测到的声源位置数量占所有声源的比例； 准确率衡量估计的声源位置正确的比例。 一般来说，精确率和召回率是负相关的，F1分数是这两个指标的调和平均值，提供了它们之间的平衡。

来源数量。 该指标衡量的是可以估计的声源数量，无论声源的具体位置如何。

还有一些其他的性能指标，比如使用某种声源定位方法来进行语音识别、声源分离、语音拾取任务的预处理。 上述任务依赖于声源定位的效果，并通过这些任务的表现来间接评估。 声源定位性能。

3、应用前景

1. 故障排除

机械系统（如风力发电机、车辆的各种机械子系统）的在线状态监测和故障诊断是声源定位的重要应用场景。 可靠的在线诊断系统需要来自持续工作的机器上每个潜在故障组件的“干净”数据。 通常很难将传感器直接应用于每个部件，因此可以使用麦克风在距机械部件一定距离处获取声学数据，然后使用声源定位技术作为虚拟传感工具来测量振动声学信息。 此外，声学测量通常比光学测量等替代方法更具成本效益。 例如，在自动驾驶汽车领域，人们希望提高各种机械系统的故障诊断性能，以保证驾驶的安全性和舒适性。

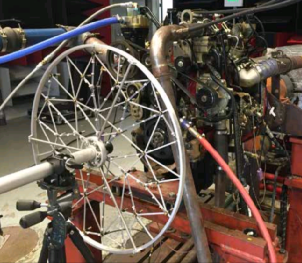

下图是用于声源定位的典型麦克风阵列。 该阵列由36个麦克风组成，用于识别柴油机噪声源的位置。

图5 史通阳提供照片

2. 远场拾音

在复杂的声学环境中，噪声、混响和非目标语音的干扰会显着影响拾取目标语音信号的质量和清晰度，从而影响后续的语音识别性能。 作为远场语音拾音的前端处理——声源定位，增强或保留目标源方向的信号，抑制其他方向的信号，并跟踪说话人并进行后续的语音定向拾音。 声源定位用于指导各种阵列算法，使其更适合当前环境。 其性能的好坏可以直接影响后续算法（如声源分离、噪声抑制等）在实际声学环境中的鲁棒性。

4.现有方法面临的挑战

1、实时性和准确性要求

实时性能和准确性是许多技术应用中的常见问题。 很多时候我们需要在实时性能和准确性之间进行权衡。 随着人们对声源定位的实时性和准确性的要求不断提高，其性能也在不断改进，而改进方法也取决于使用场景、测试条件限制等。目前很多研究方法都可以提供高精度结果，但由于搜索三维空间（方位角、俯仰角和距离），时间复杂度太大，无法保证实时性要求，这意味着我们无法保证结果的准确性。 声源目标实时提供高精度（角度误差、距离误差以厘米为单位）三维坐标。

2. 平稳信号的假设

大多数声学定位方法在平稳性假设下运行，这意味着声场特性不会随时间变化。 这种假设阻止了定位技术应用于瞬态声源（例如爆炸）或移动声源。 当考虑移动声源（例如高速火车）的定位时，已知运动时的可视化比运动未知时要容易得多。 当给定声源轨迹时，有以下选项：

(1)消除固定阵测量信号的多普勒效应；

(2)在全息技术或波束形成模型中添加运动声源的声场表达式；

(3) 如果阵列和信号源具有相同的运动，则虚拟构造阵列测量的信号。

然而，在没有额外运动捕捉工具的情况下定位未知运动的声源仍然是一个悬而未决的问题，几乎没有实际的解决方案。

3. 硬件限制

为了保证良好的定位性能，许多方法甚至需要数百个麦克风，而硬件成本限制了这些技术的应用。 此外，麦克风阵列的安装和布线会造成不可忽视的声学散射，降低麦克风的测量精度，从而损害声源定位的性能。 任何物体，即使是放置在声场中的相对较小的麦克风，都会扰乱正在测量的声场，这会对声场可视化的准确性产生不利影响。 由于将麦克风固定到位的支撑结构和连接布线系统的电缆的存在，这个问题变得更加严重。

目前，MEMS麦克风得到广泛应用。 这些麦克风体积小，功率适中，无需外部电源，并且可以最大限度地减少散射效应。 如果数据采集系统是无线的，则完全不需要电缆。 这些都是有效的措施，但更好的方法仍在开发中 - 完全消除麦克风测量并用完全非侵入性的测量程序取代它们。

5. 未来展望

在过去的几十年里，声源定位领域取得了巨大的发展，许多问题也得到了解决。 例如，半个世纪前，研究人员认为，在噪声和混响条件下，声源定位的鲁棒性很差，这个问题几乎不可能解决。 然而，现在许多声源定位方法基于噪声和混响条件下的研究性能也得到了改进。

目前的方法也存在上一节提到的局限性，并且在声源定位中，仅依靠音频信号来估计距离的研究方法效果较差，但当今的趋势表明这些研究问题正在不断得到解决。

参考

[1] 刘扬帆，J.斯图尔特·博尔顿，帕特里夏·戴维斯。 关键词： 声源定位, 技术, 应用桥梁，2021，51(2)：34-40。

[2] 潘正，张明，吴健，等。 关键词： 尖峰神经网络, 耳间时间差, 多音相位编码, 声源定位 IEEE/ACM 音频、语音和语言处理汇刊，2021 年，29：2656 – 2670。

[3] Risoud M、Hanson JN、Gauvrit F 等人。 声源定位[J]. 欧洲耳鼻喉科、头颈疾病年鉴，2018, 135(4): 259-264。

[4] Rascon C, Meza I. 机器人声源定位：综述[J]. 机器人与自主系统，2017，96：184-210。

[5]王子腾. 结合深度学习的麦克风阵列远场拾音算法研究[D]. 北京：中国科学院声学研究所，2019。

[6]张国昌. 鲁棒声源定位方法研究[D]. 北京：中国科学院声学研究所，2019。

[7] 丁建策. 室内有监督双耳声源定位研究[D]. 北京：中国科学院声学研究所，2019。

[8] 何万玲，刘凤英。 人耳判断声源方位的方法[J]. 生物学通报，1991（03）：13-14。

[9]冯建辉，王明红，朱家庆。 中国古代声学思想及其应用[J]. 高等函授教育学报（自然科学版），1996（04）：12-15。

[10]

[11] Lee SY, Chang J, Lee S. 基于深度学习的高分辨率、高精度多声源定位方法[J]. 机械系统与信号处理，2021，161：107959。

[12]周志华. 机器学习[M]． 清华大学出版社，2016：28-32。
