惠普战66五代锐龙本加装内存和SSD进行升级需要注意的事项

admin 站长快讯 2022-11-13 09:17:05 1463 0

前言

作为公司IT部的一员承担整个集团的运维保障和技术支持。最常见就是一些新入职或者老资历的开发工程师(俗称程序猿)提需求要给手里的笔记本电脑加内存条或者加SSD来升级硬件配置。很多时候子公司的员工都是自购笔记本电脑的配件后找公司报销,要么就是公司领导走集团采购申请后买内存、SSD交给我们IT部来帮忙拆装笔记本电脑加内存和SSD。

三星内存编号含义_三星内存条型号含义_三星 内存型号

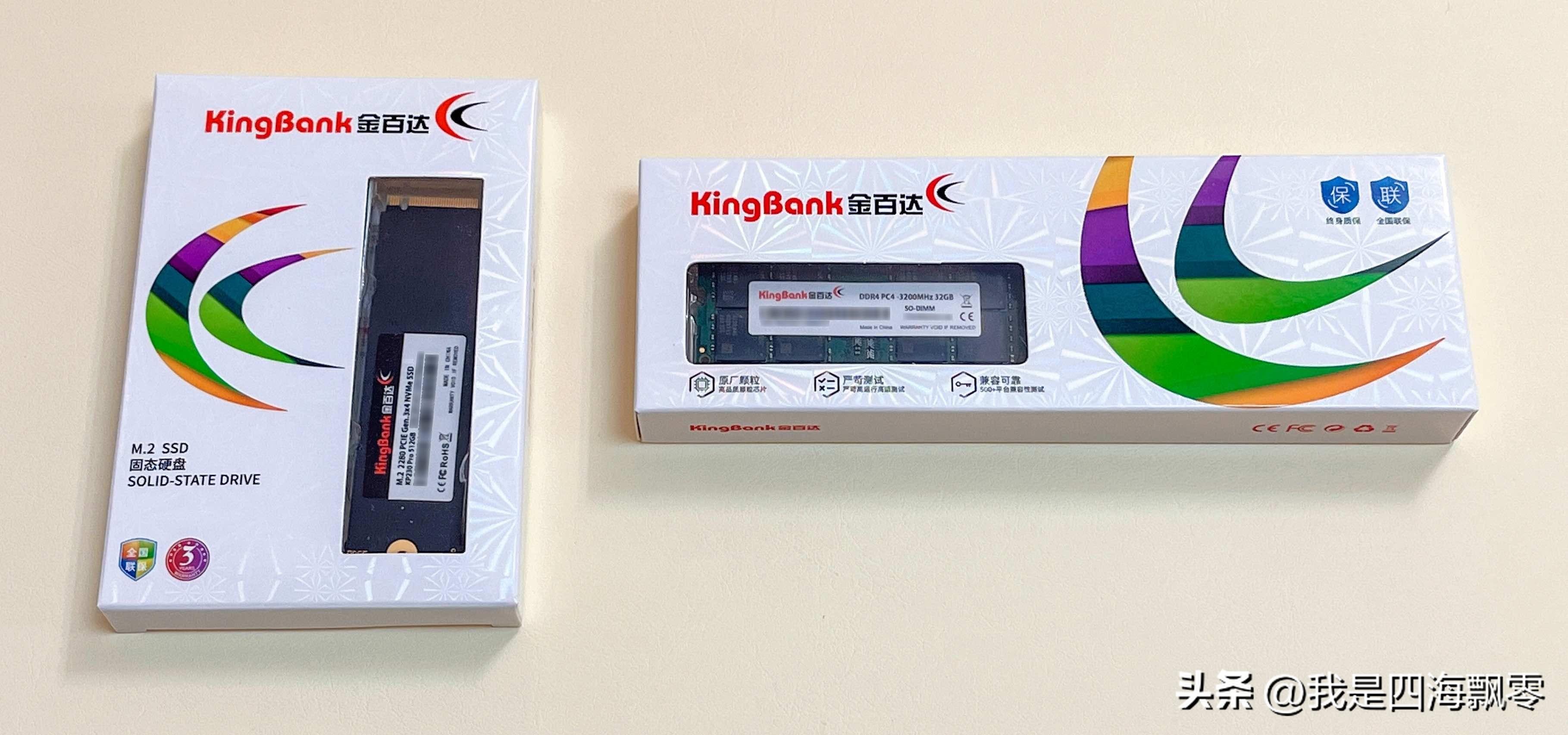

这个是子公司搞开发的领导找集团申请采购后买的内存和SSD配件,在快下班前拿到IT部让我帮忙弄一下。我说不着急晚上带回去弄,明天上班再带回公司,现在赶公交车回家(一趟车要等25分钟)。没想到晚上拆机就遇到了翻车,这也是最近一次帮忙拆机加装内存和SSD遇到尴尬的情况。

三星 内存型号_三星内存条型号含义_三星内存编号含义

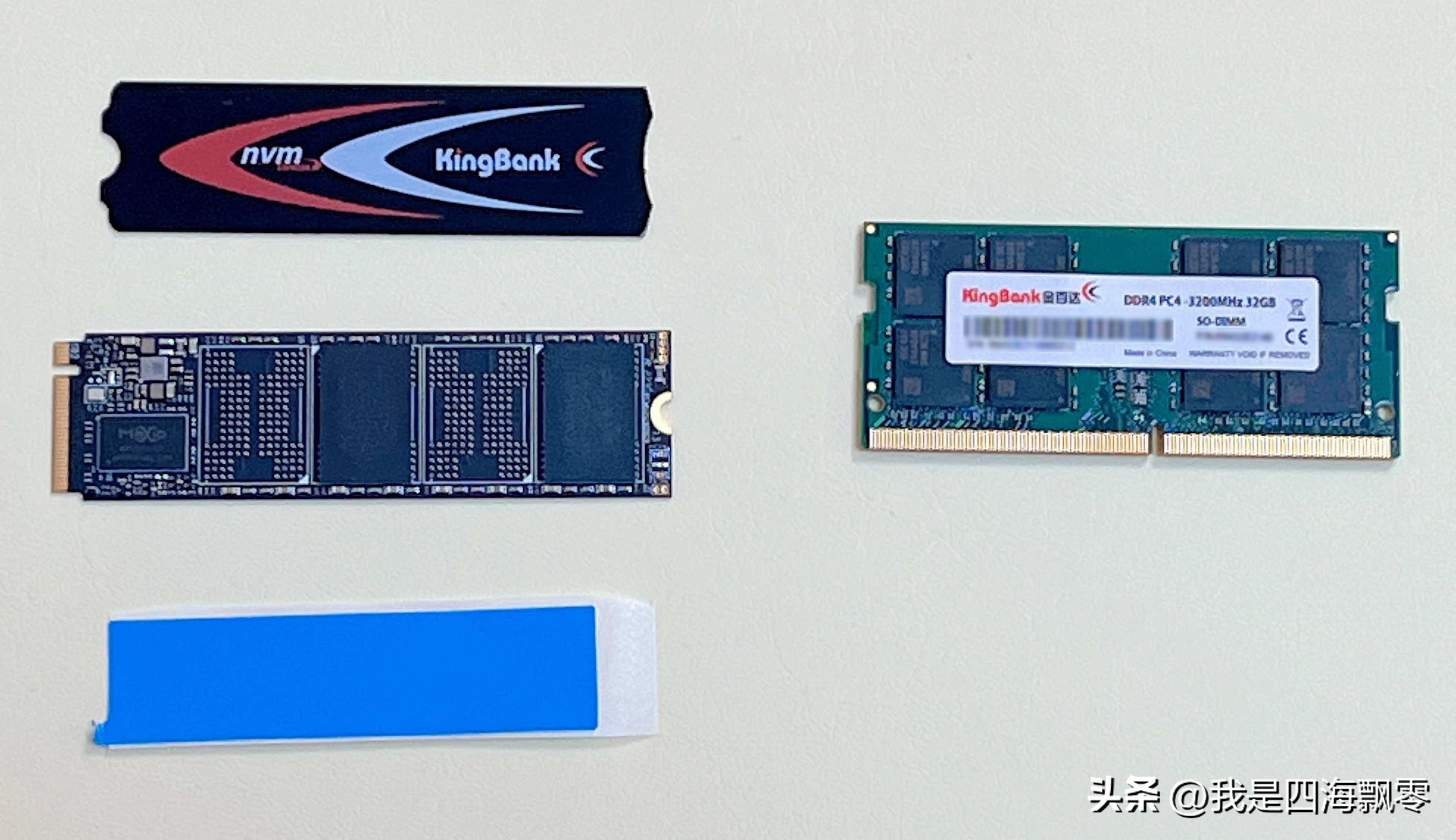

手机简单的拍张照,拆包装后先检查配件是否完好,再就是SSD需要给闪存颗粒贴上散热硅脂和金属马甲,以便于解决SSD的散热问题。

拆机

三星内存条型号含义_三星 内存型号_三星内存编号含义

这个是惠普战66五代AMD锐龙处理器的笔记本电脑三星内存条型号含义,常规的操作思路就是拧下笔记本电脑背面的五颗十字螺丝,不需要拆脚垫的胶条。

三星 内存型号_三星内存条型号含义_三星内存编号含义

图中的笔记本电脑在B面内部有5个螺柱,正好对应笔记本电脑D面底壳那五个螺丝孔。

三星内存编号含义_三星 内存型号_三星内存条型号含义

在笔记本底部的两颗螺丝较短,拆装机务必要清楚别乱拧螺丝进去,有可能会把笔记本电脑的B面掌托位置给顶鼓起来。我之前就遇到子公司的同事自行拆装笔记本电脑,螺丝没选对直接就把螺柱给拧滑丝了,最后整个螺丝嵌在螺柱里彻底报废了。

三星内存编号含义_三星 内存型号_三星内存条型号含义

笔记本电脑转轴部分的螺丝也是需要注意,一定要不要装错螺丝规格。以前也遇到公司同事把笔记本电脑的转轴螺丝拧的太紧,他自己拆装把螺丝弄断卡在螺柱里了,最后强行敲出来把转轴搞变形了。

三星内存条型号含义_三星内存编号含义_三星 内存型号

在笔记本电脑最核心的散热出口也有螺柱,有些同事自行拆机把这个螺柱拧坏的大有人在。一句话拆装机要交给专业人士弄,不懂又自行拆机很容易会翻车的。

三星内存条型号含义_三星内存编号含义_三星 内存型号

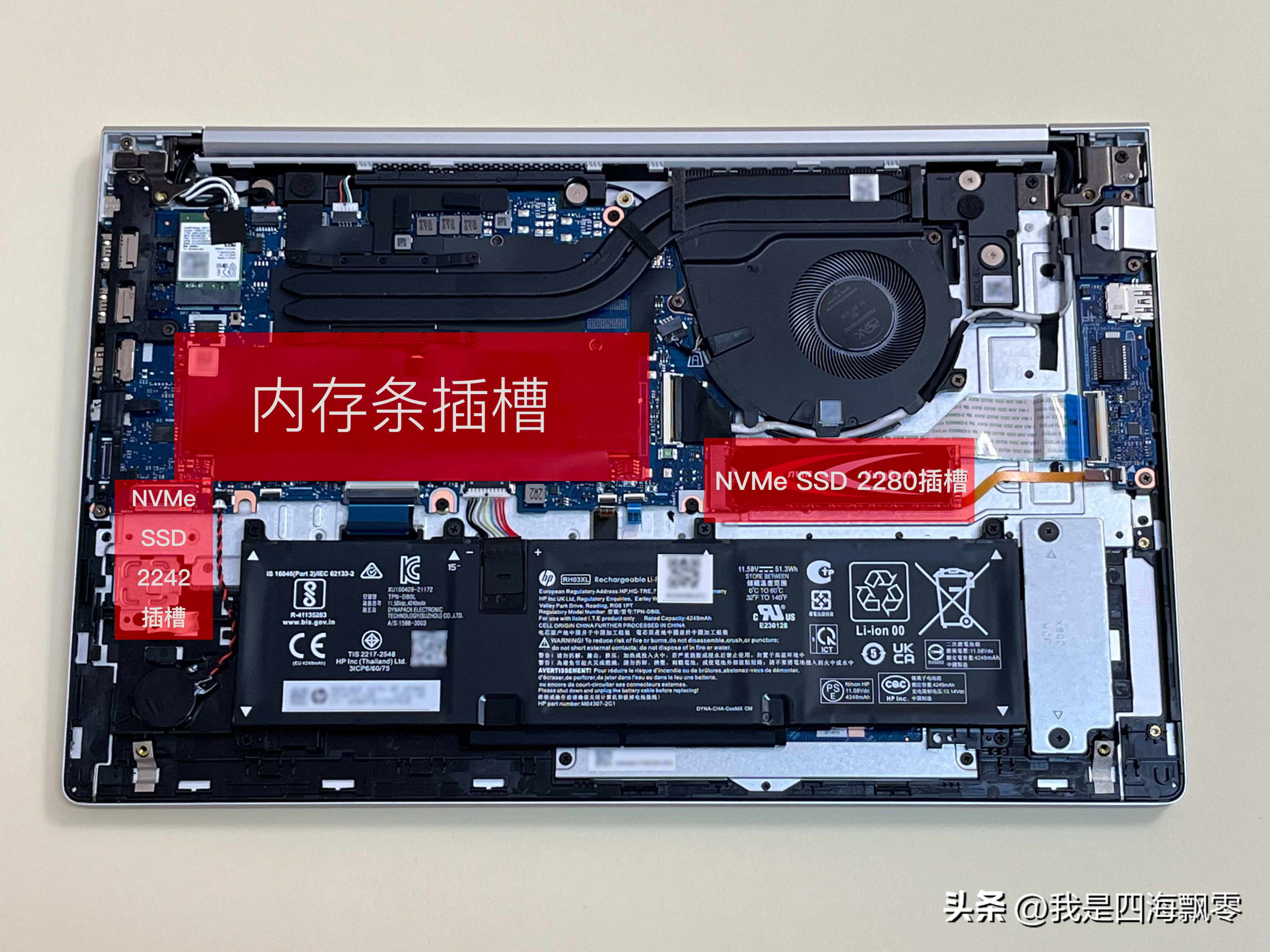

这台惠普战66五代AMD锐龙处理器的笔记本电脑其实内置了较为丰富的扩展升级的空间,分别是:两根SO-DIMM(笔记本电脑专用)内存条插槽,支持最高DDR4 3200MHz频率的SO-DIMM内存条。旁边的是一个NVMe SSD插槽,支持2280尺寸的NVMe SSD。在靠近电池的最左侧也有一个NVMe SSD插槽,只不过这个插槽尺寸较短,只能安装下2242尺寸的NVMe SSD。原配的是单条8GB内存和256GB NVMe SSD,这个SSD的容量还是比较小的。拆机后发现靠近内存的下方有个M.2插槽,实测只能放置2242这个尺寸的M.2 NVMe,强行放置M.2 2280 NVMe SSD会导致D面的底壳无法盖上。于是只能替换掉原装256GB M.2 2280 NVMe SSD。

SSD升级

三星 内存型号_三星内存条型号含义_三星内存编号含义

三星 内存型号_三星内存编号含义_三星内存条型号含义

子公司的领导是主导业务系统开发的资深高级工程师,走集团预算申报采购了SSD。为啥选这个牌子那是因为金百达的性价比高啊,集团很多笔记本电脑都选用了金百达的内存和SSD来升级硬件配置。金百达(KINGBANK)512GB KP230 Pro也算是目前中高端NVMe SSD里读写性能不错的型号了。

三星 内存型号_三星内存条型号含义_三星内存编号含义

三星内存编号含义_三星 内存型号_三星内存条型号含义

三星内存编号含义_三星内存条型号含义_三星 内存型号

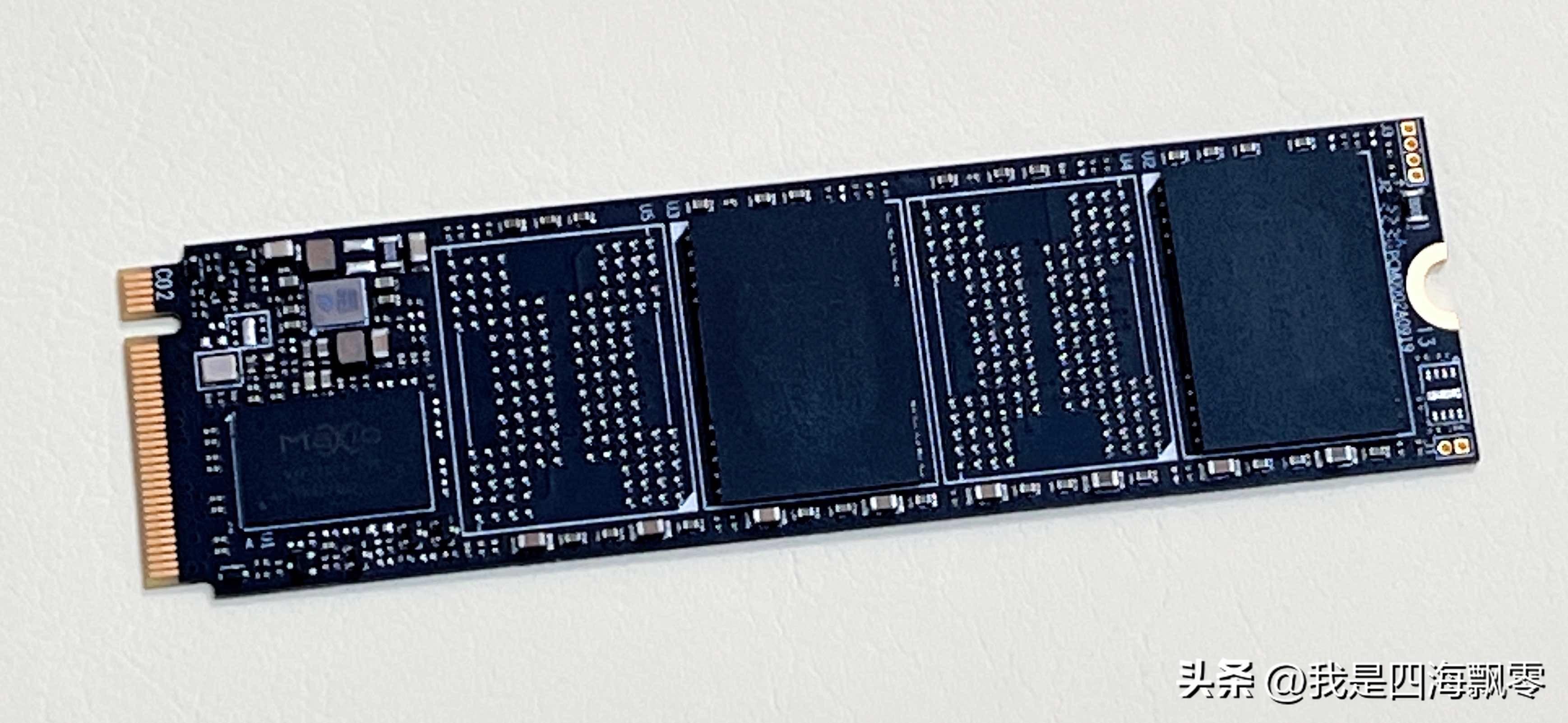

SSD主控采用了联芸科技(MAXIO)MAP1202的方案,闪存颗粒是由江波龙封装的。512GB用了2颗闪存颗粒,还有两颗是空焊的,意味着补齐2颗闪存颗粒那SSD的总容量就达到了1TB。

三星内存条型号含义_三星 内存型号_三星内存编号含义

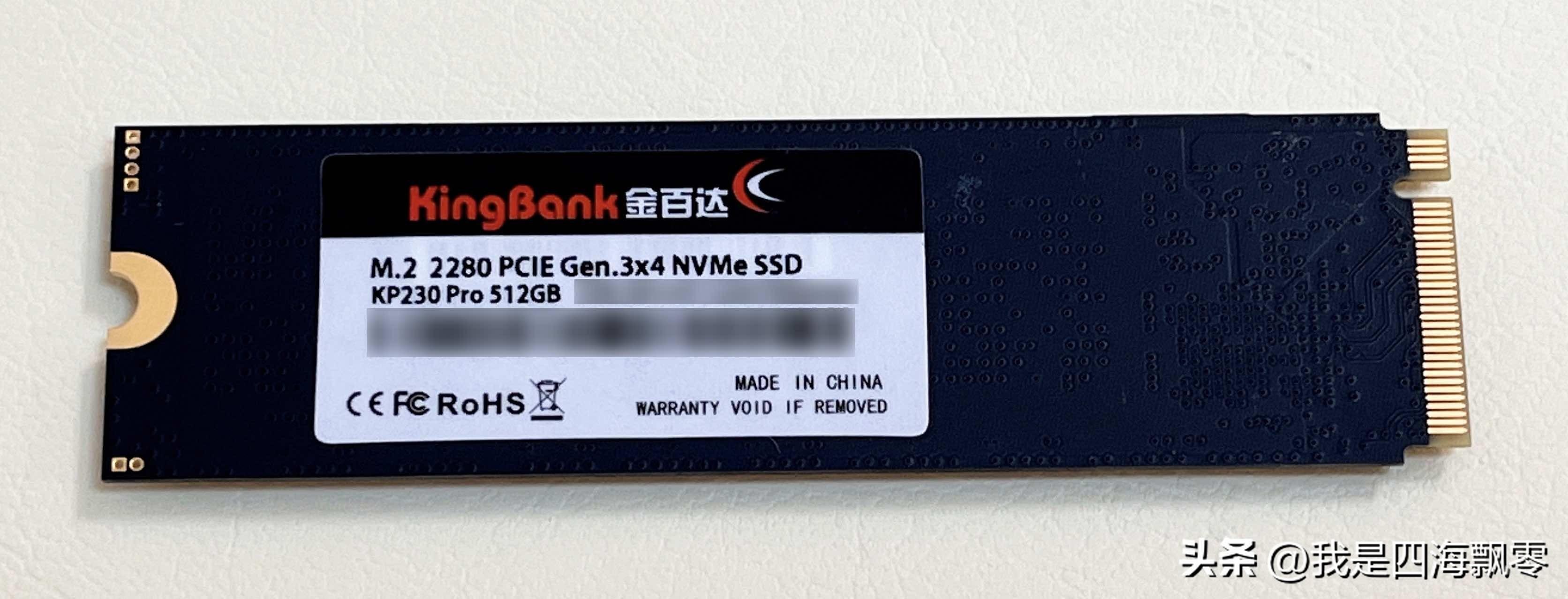

在SSD的背面贴有铭牌,这款SSD采用了单面布置闪存颗粒的结构。

三星 内存型号_三星内存条型号含义_三星内存编号含义

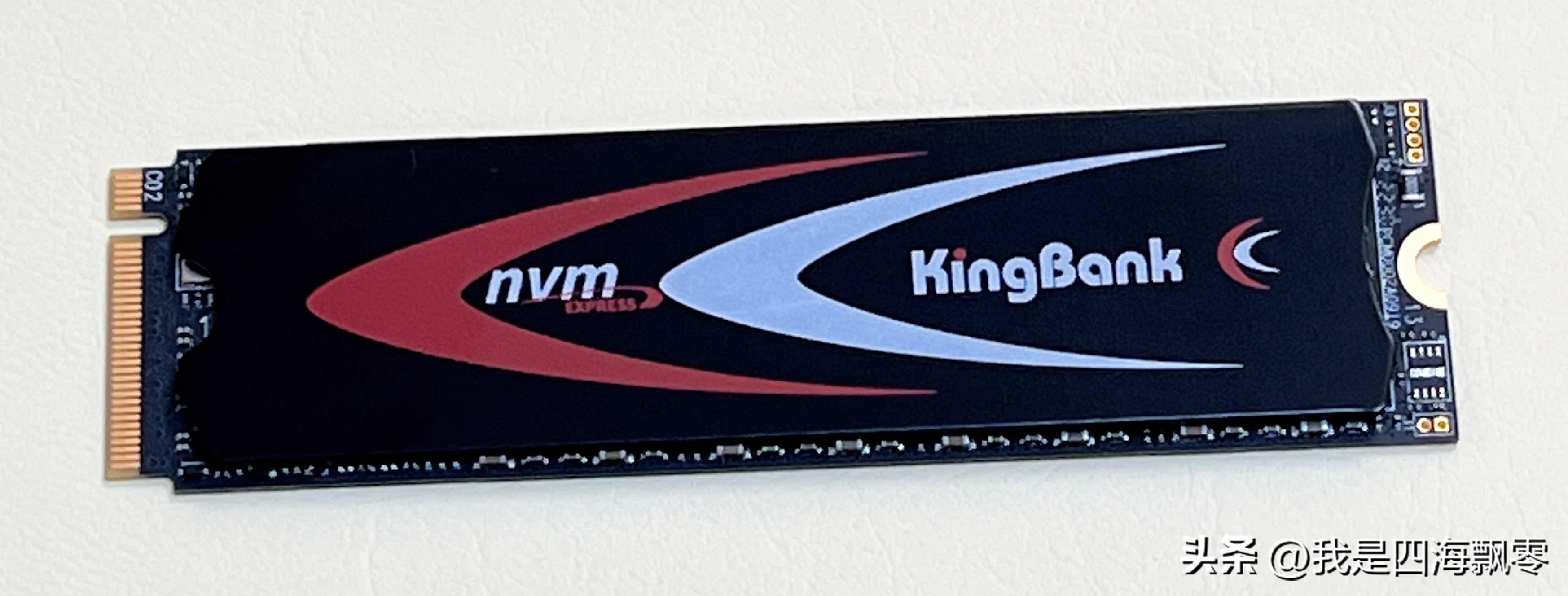

贴了金属马甲后颜值还是挺高的。

三星内存编号含义_三星内存条型号含义_三星 内存型号

三星 内存型号_三星内存条型号含义_三星内存编号含义

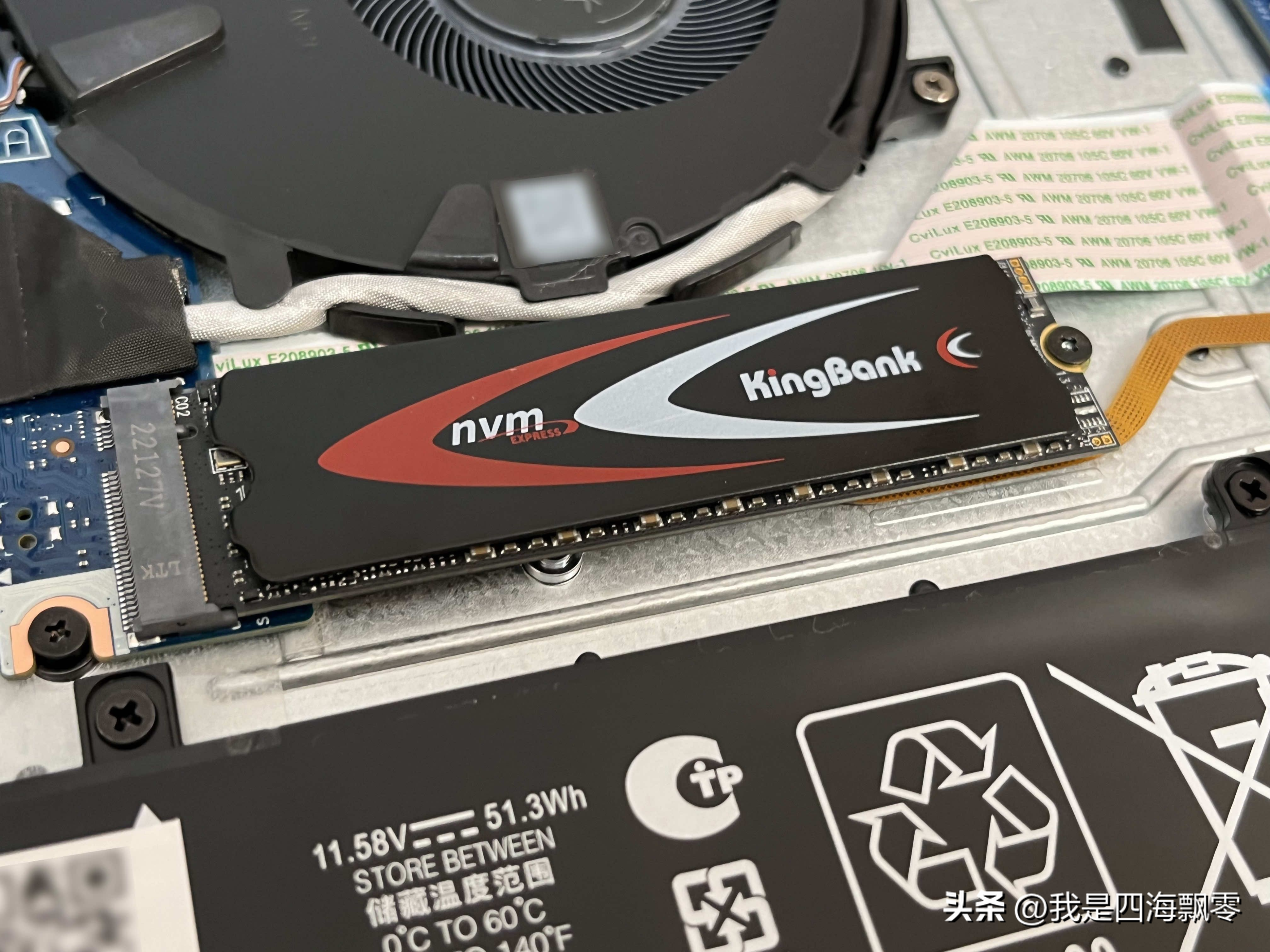

这也是少数带有金属马甲片的NVMe SSD可以装进轻薄的笔记本电脑里,内部的厚度空间正好是刚刚够。

内存升级

三星 内存型号_三星内存编号含义_三星内存条型号含义

笔记本内存条也是选了金百达(KINGBANK)DDR4 3200 32GB。因为金百达的内存都是用的三星闪存颗粒,姑且认为就是三星在国内的行货贴牌吧。笔记本标配的是三星OEM的内存条(没有三星的保修,只有笔记本品牌的保修)。

三星内存编号含义_三星 内存型号_三星内存条型号含义

没想到一下子就看出来问题了,原先的三星DDR4 3200MHz内存条是8GB的。现在替换的这根32GB内存条是32GB的,但是明显有不太一样的地方。

三星 内存型号_三星内存编号含义_三星内存条型号含义

三星内存条型号含义_三星 内存型号_三星内存编号含义

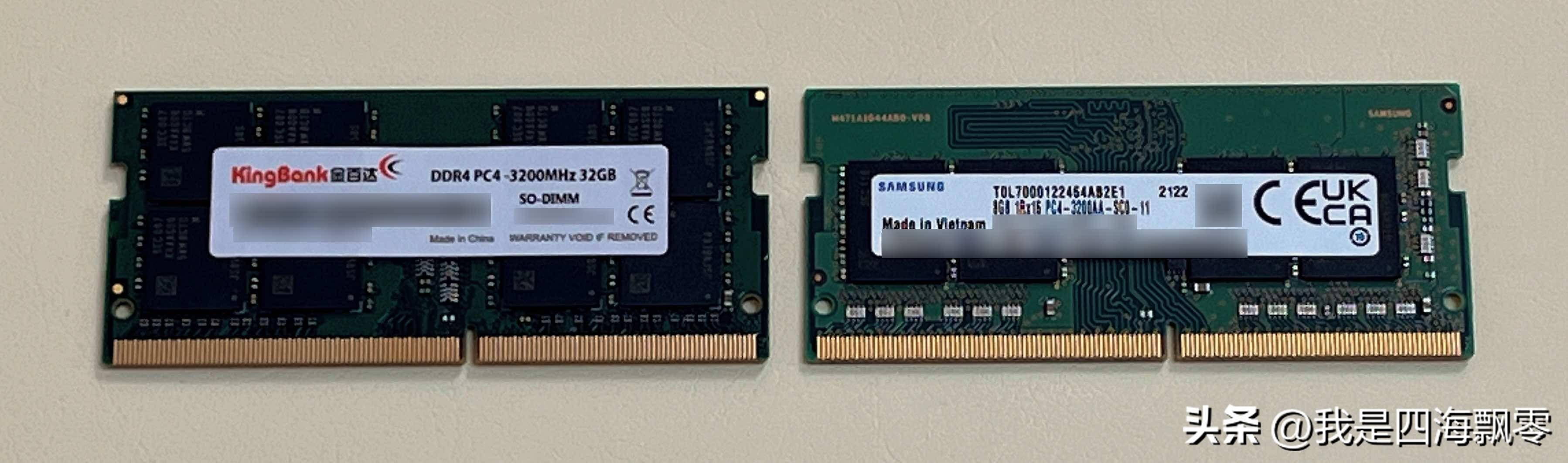

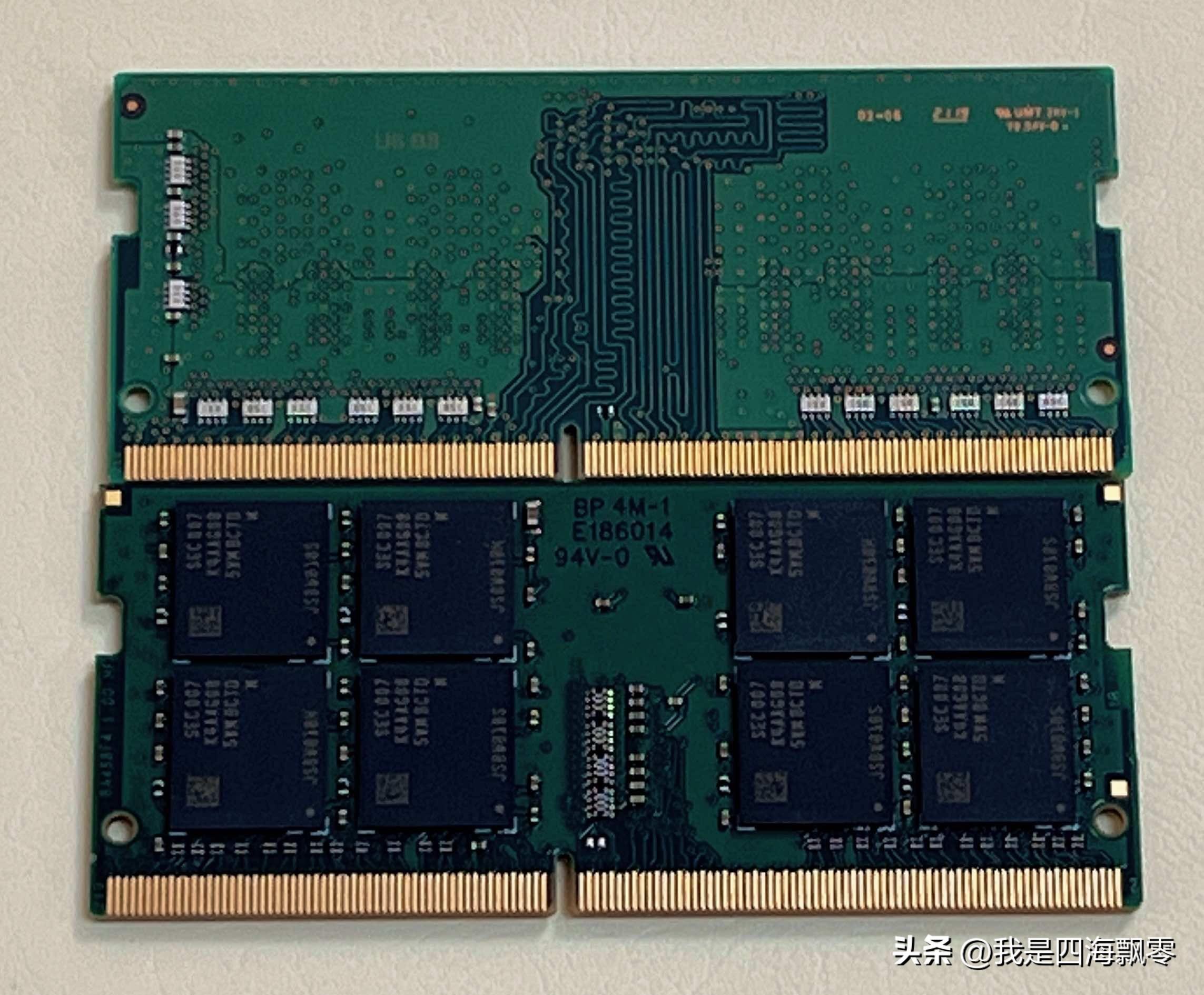

看出来了没有,笔记本电脑标配的8GB内存条只有单面4颗内存颗粒,而现在手里的这根金百达是双面16颗内存颗粒。

三星内存条型号含义_三星内存编号含义_三星 内存型号

三星 内存型号_三星内存编号含义_三星内存条型号含义

按道理单面Bank和双面Bank是不能混用的,之前有遇到过这种升级内存的情况。不过那个时候是笔记本电脑的主板集成了8GB内存,有单独的SO-DIMM内存插槽。现在是两个独立的SO-DIMM内存插槽三星内存条型号含义,那就只能试一下能不能混用了。

三星内存编号含义_三星 内存型号_三星内存条型号含义

插好内存后开机,果然是翻车了,笔记本电脑通电后点不亮。

三星内存条型号含义_三星内存编号含义_三星 内存型号

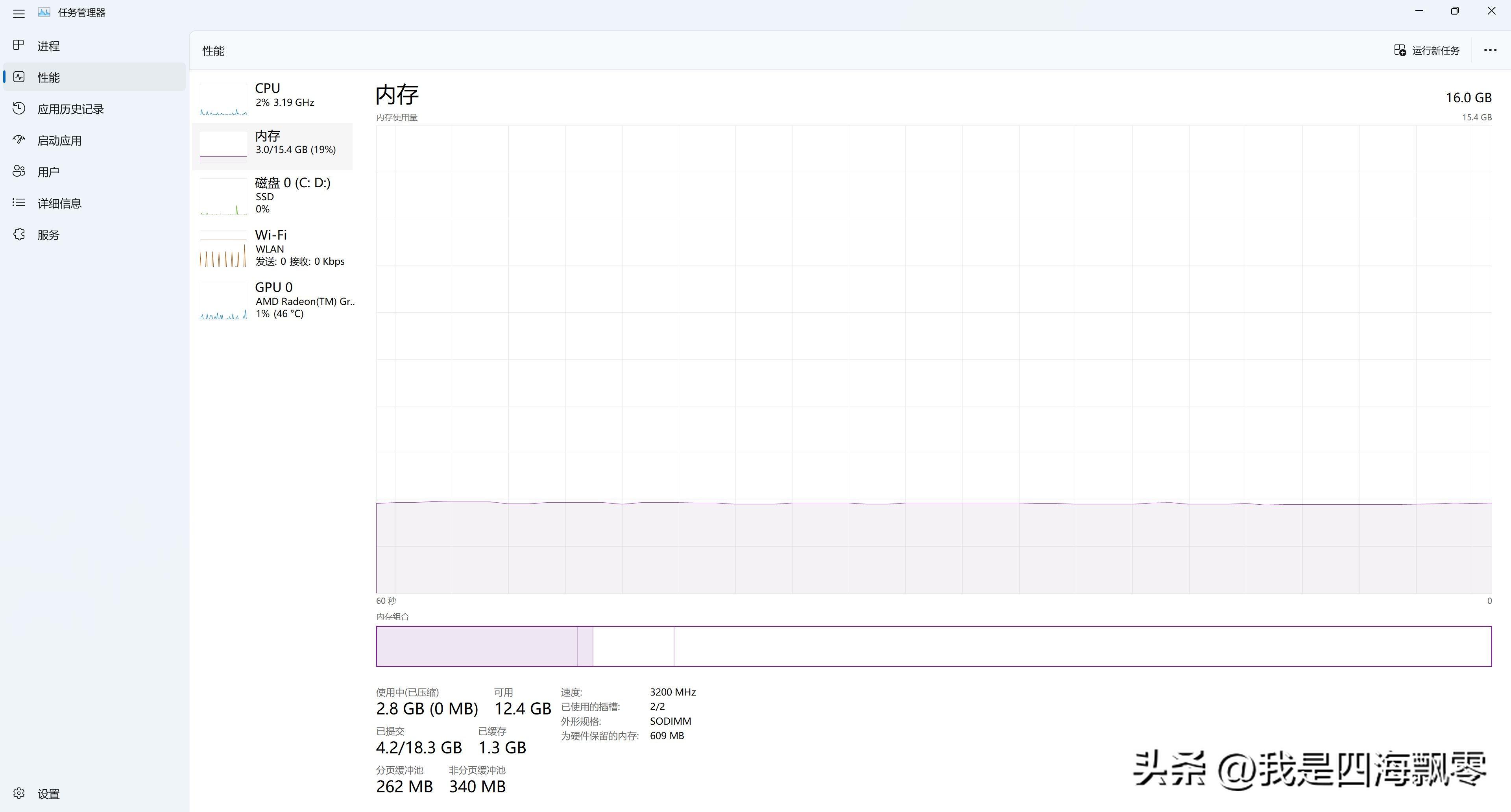

换回原来的8GB内存条,加了根手里闲置的海力士DDR4 3200MHz 8GB后,最终识别出来16GB的总内存容量。

三星内存条型号含义_三星内存编号含义_三星 内存型号

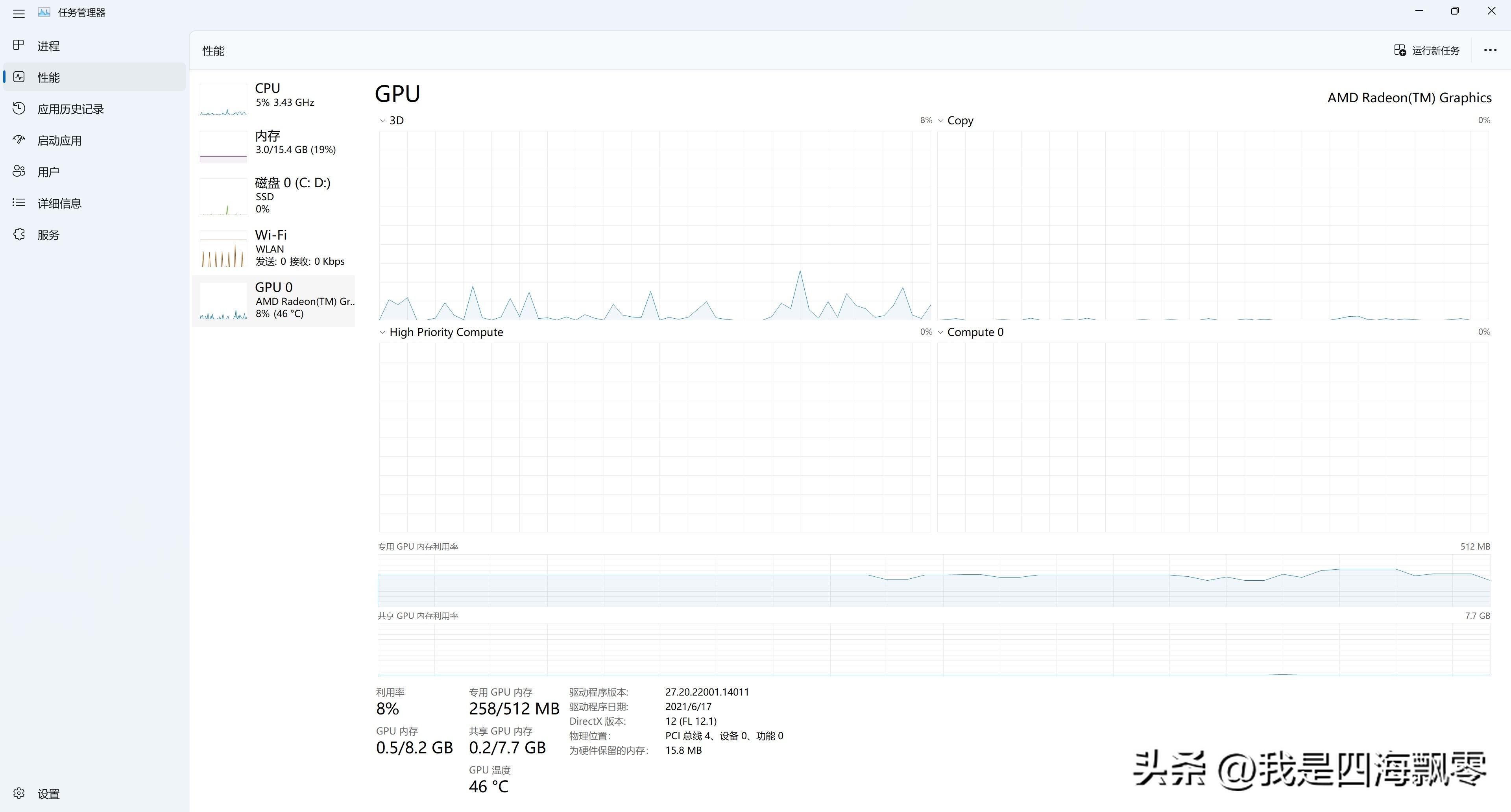

可以看到GPU这里显示也是正常的,最高共享8GB显存。

三星 内存型号_三星内存编号含义_三星内存条型号含义

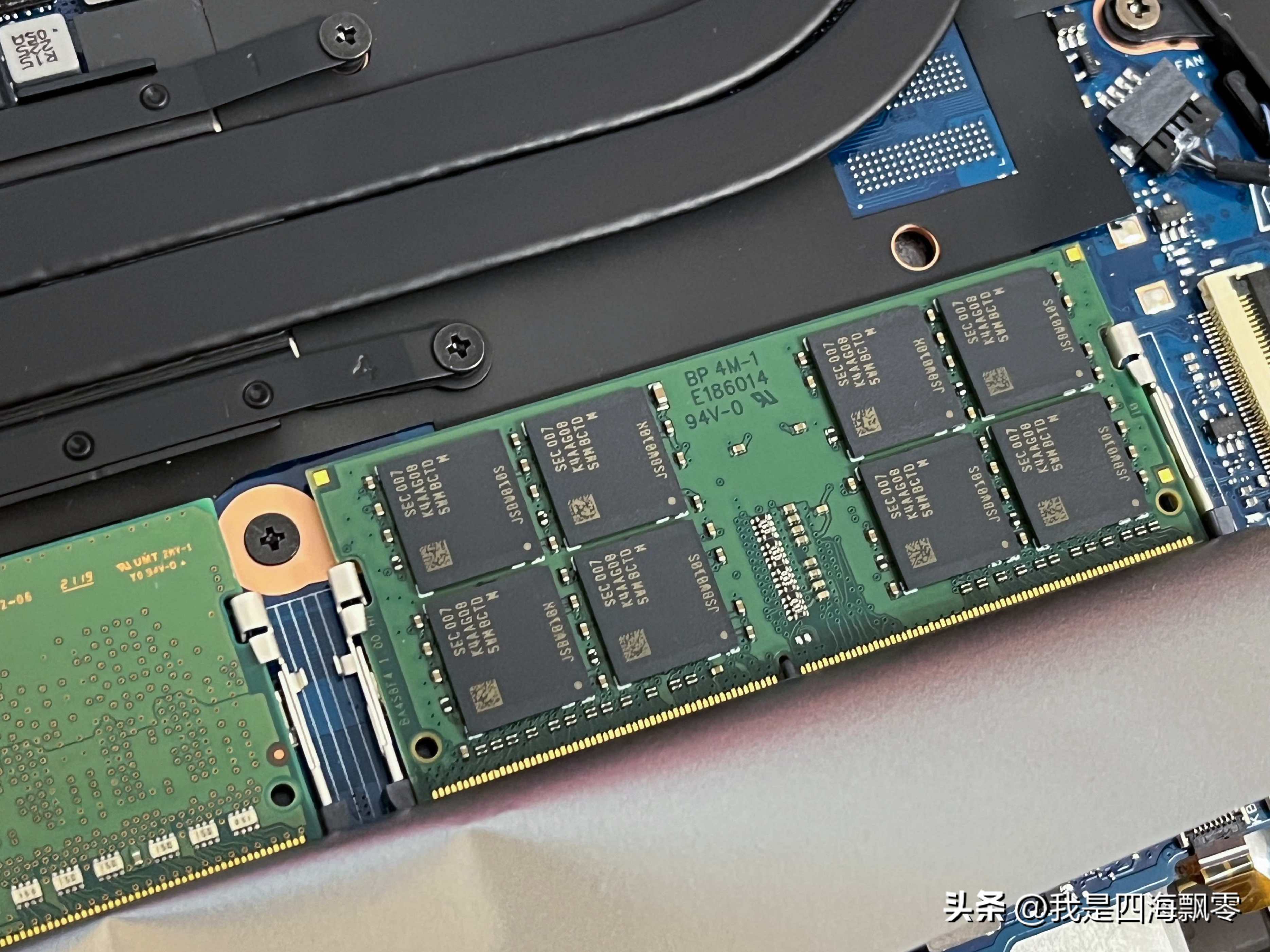

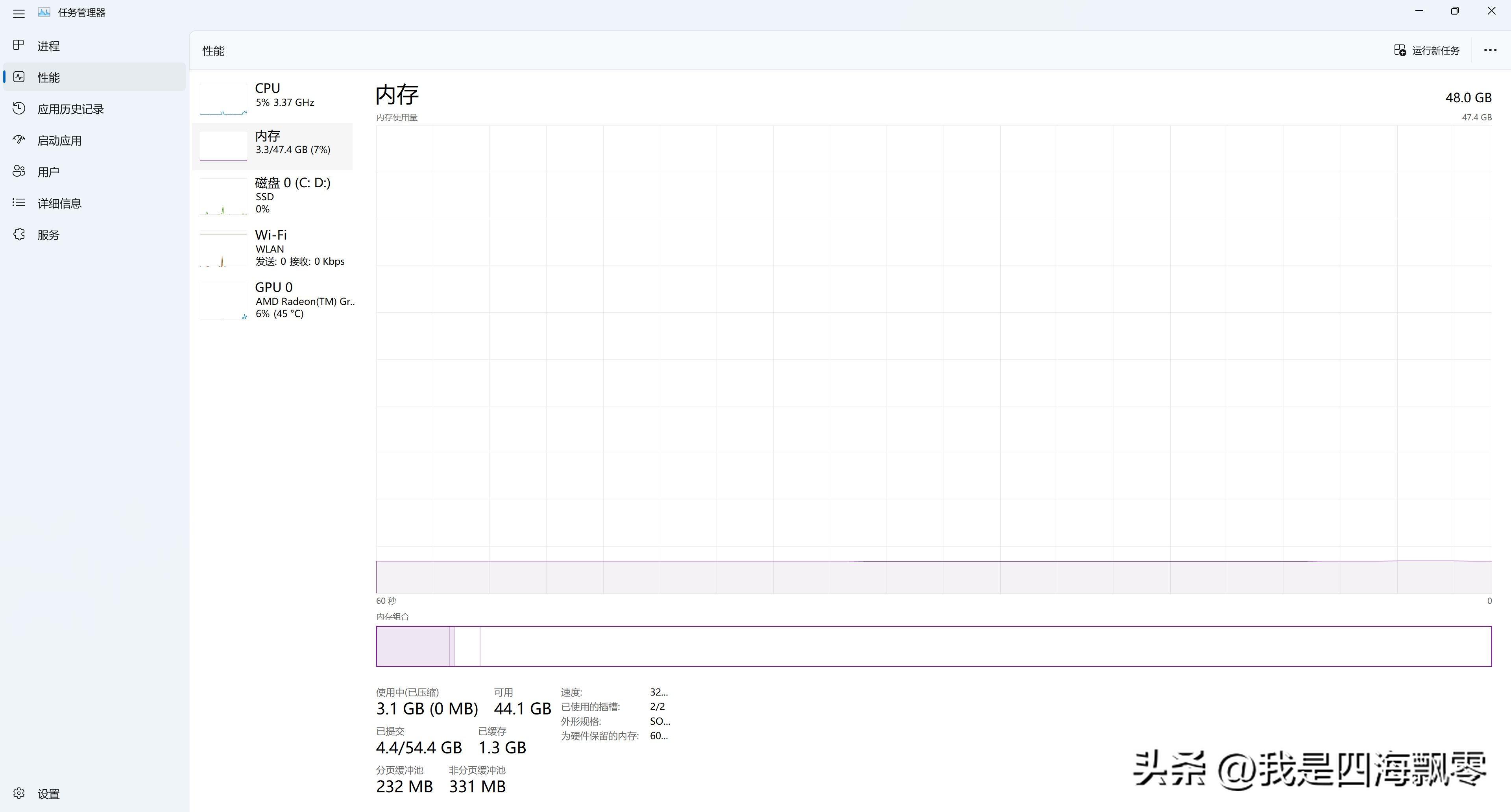

第二天上班在IT部的备件库里找了一根16GB的联想DDR4 3200MHz笔记本内存,替换掉原来8GB的三星DDR4 3200MHz笔记本内存,再插上去这根32GB的金百达(KINGBANK)DDR4 3200MHz笔记本内存。这下惠普战66五代AMD锐龙处理器也能正常识别到32GB的内存条了,说明内存条并没有问题。最终系统识别出了16GB+32GB两根内存,系统内存总容量:48GB。

三星内存条型号含义_三星内存编号含义_三星 内存型号

三星内存编号含义_三星 内存型号_三星内存条型号含义

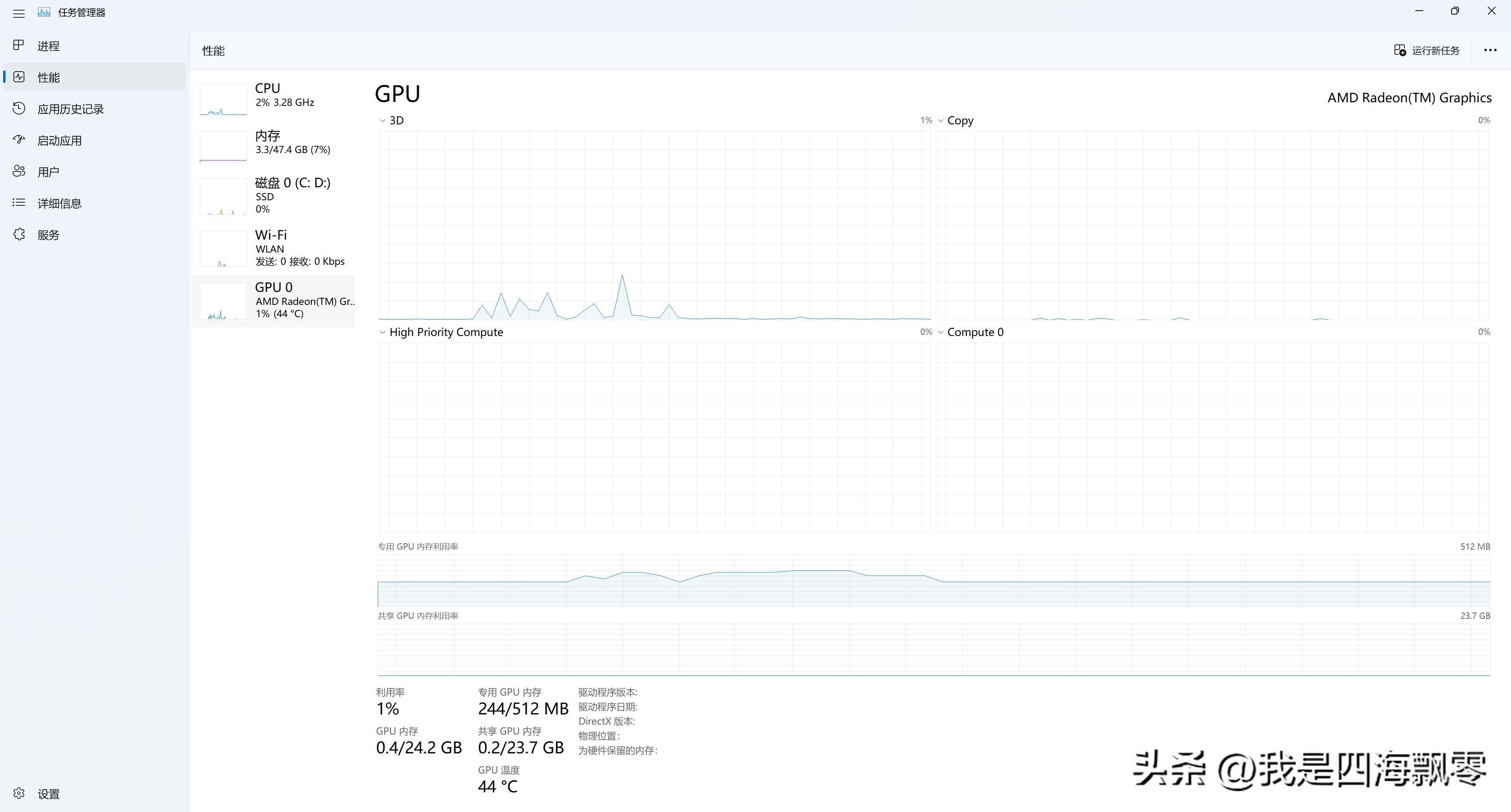

可以看到GPU这里显示也是正常的,最高共享24GB显存。

笔记本内存和SSD升级注意事项

1、内存条单面单排(1R×16)颗粒和双面双排颗粒(2R×8)不能混用。三种笔记本内存有三种闪存颗粒组合:1Rx8、2Rx8和1Rx16。必须是对应的组合关系才能确保内存可以被主板识别。

2、内存条务必确保频率对称,3200MHz不要和2666MHz混用,主板默认读取内存条会以最低那个为基准,相当于是降频了。

3、内存条必须是同代(DDR4)直接可以使用,跨代(DDR5)无法混合使用,除非主板特殊有D4或者D5的内存插槽,一般情况下看不到这种怪异的内存组合方式。具体区分内存条代数,可以看内存条金手指卡扣位置的不同和内存条上的铭牌有参数信息。

4、NVMe SSD一般常规都是M.2 2280尺寸,但是有些笔记本电脑的M.2插槽不一定支持这个尺寸有可能是M.2 2230或者M.2 2242。相对来说M.2 2260的尺寸十分罕见。

5、M.2插槽有分NGFF(SATA)和NVMe两种物理接口和传输协议,具体可以看金手指的缺口位置。有些M.2可以兼容两种传输协议,但是大部分低端主板的笔记本电脑和台式机电脑都不支持NVMe。

总结

对于想升级电脑配置,加内存条和SSD请务必了解清楚后再动手。一定要了解清楚升级的注意事项,最好是联系笔记本电脑厂商客服寻求技术支持或者询问在线客服,再就是跟购买内存和SSD的品牌客服确认产品的参数规格和保修情况,避免了拆机万一安装后无法使用的尴尬和拆包装后导致无法退换货的麻烦。
