内蒙古包头复合弱电手孔井安装方法,成品通讯穿线井

admin 站长快讯 2022-11-10 23:13:07 1099 0

电缆从地下引出地面时,地面上应加一段2.5m的保护管,管根部应伸入地下0.2m弱电手孔井大小,保护管须固定牢靠。杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,设置手孔井。

室外弱电井施工方案_弱电手孔井大小_弱电井施工方案

手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁抹水泥砂浆。

弱电手孔井大小_弱电井施工方案_室外弱电井施工方案

弱电手孔井:即为弱电系统室外管路建设时所建设的手孔,为方便线路敷设,检修及线路接头处理。

小区总平施工时,弱电线路(如电视、电话管线)埋地敷设时,接管或转角处设置的井,称为手孔井。

手孔井在左右(料),不算人工,全部算上应该在左右,当然越多越便宜。

弱电手孔井大小_室外弱电井施工方案_弱电井施工方案

手孔井的施工

1、手孔井施工方法

手井长宽高尺寸为0.6m×0.6m×0.4m,做手井的同时铺设好穿线管。

过基坑需加盖保护板,采取相应的安全措施。

手孔井施工方法如图:

混凝土手孔井

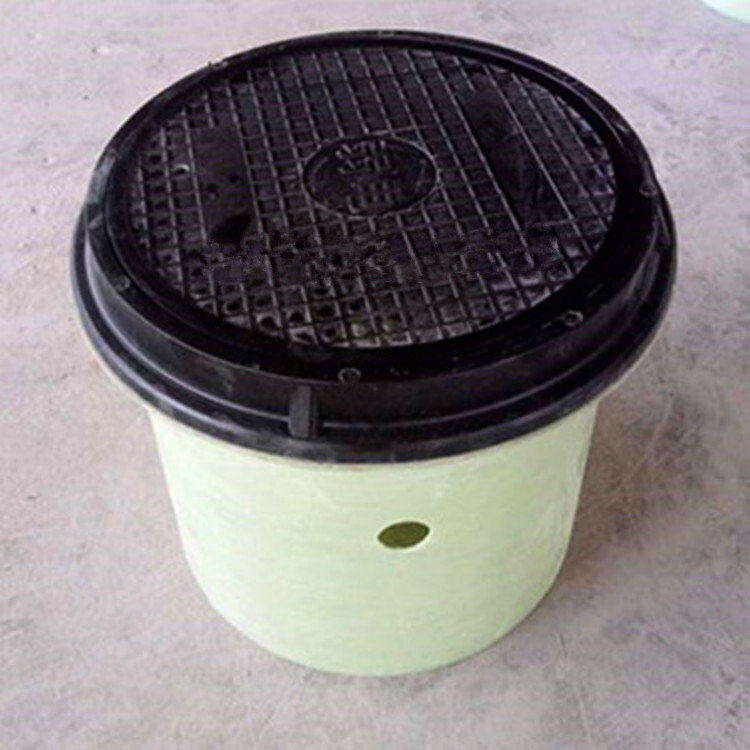

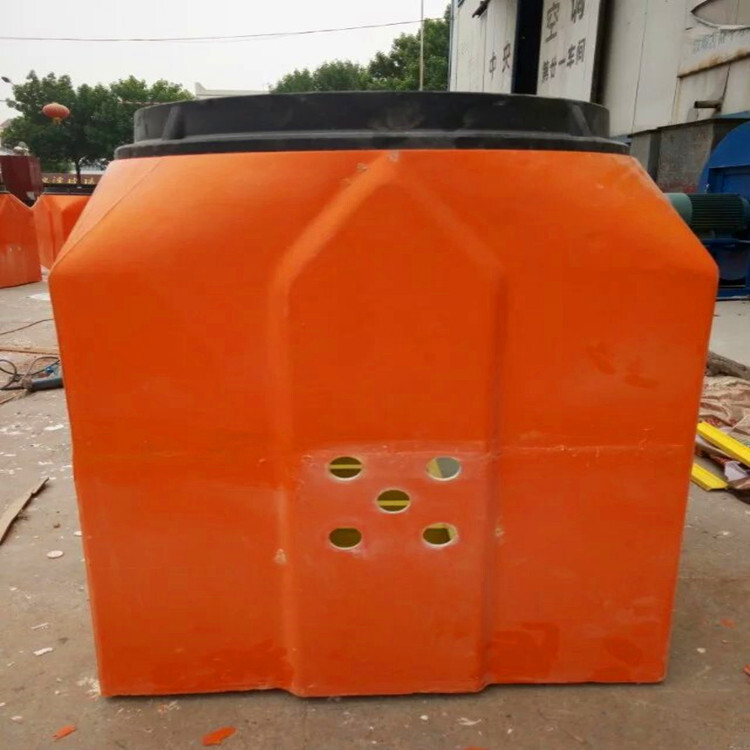

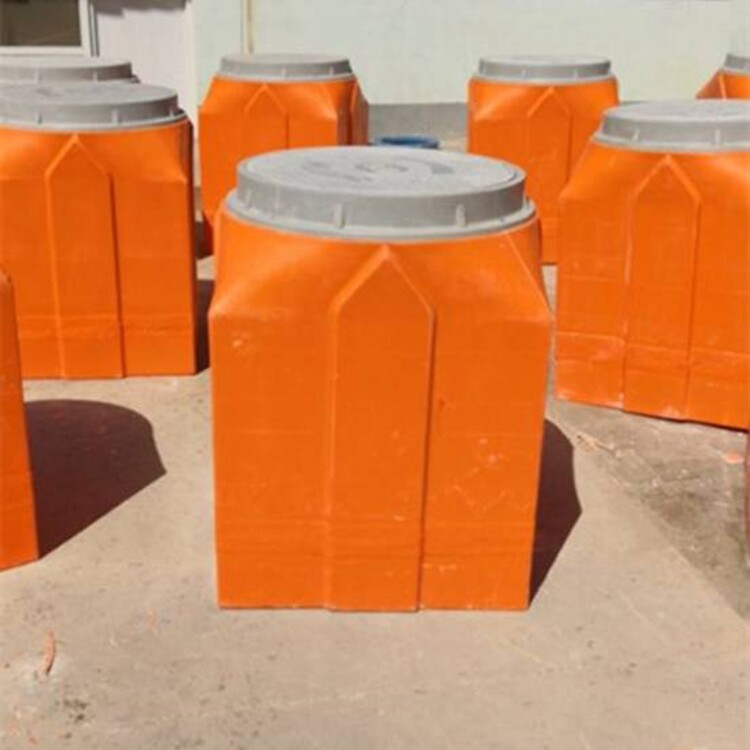

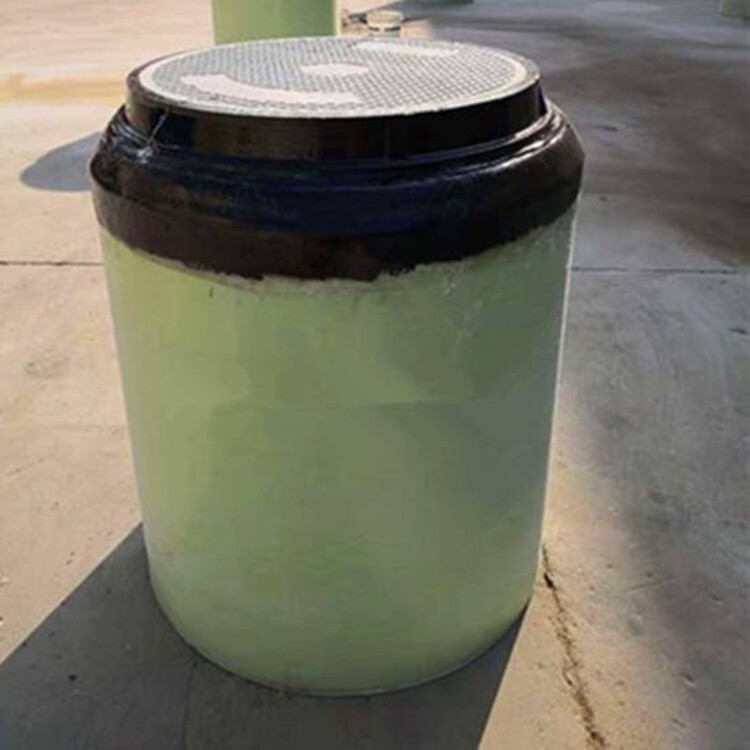

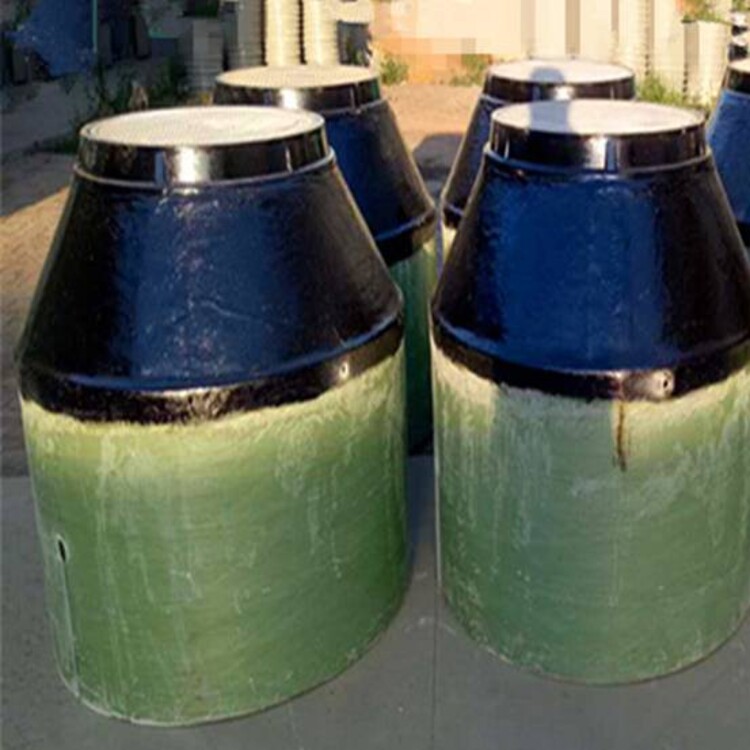

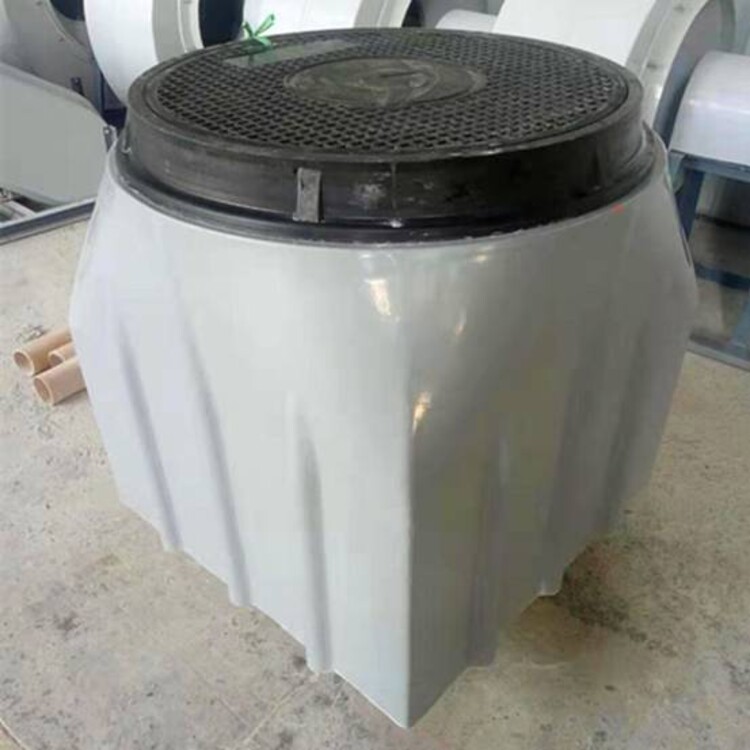

复合材料手井

2、手孔井施工工艺

混凝土井圈及混凝土井盖均为预制件,砌体使用砖块及普通硅酸盐水泥,手孔井内外壁采用水泥砂浆抹面,厚度20mm。

手孔井采用明挖法施工,整平、夯实基底,严格控制标高;施工完毕,基础分层回填夯实,手孔井底部应设有渗水孔。

手井盖可根据环境要求选配混凝土井盖或复合材料井盖。

弱电井施工方案_室外弱电井施工方案_弱电手孔井大小

系统需求概述

室外管网部分包括弱电网沟、人孔井、手孔井和预埋管。系统主通道均采用一用一备方案,未来扩展使用。

室内电管、桥架系统是承载整个办公楼弱电系统缆线的主要部件,为大楼弱电智能化系统各子系统涉及的信号线缆提供保护,主要由三部分构成:垂直主槽、水平线槽和线管。

弱电井施工方案_室外弱电井施工方案_弱电手孔井大小

系统组成

室外管网

系统包括室外管网和室内电管桥架两部分,室外管网主要实现各建筑之间的弱电通道和通信外线的接入,室外管网采用SC100和SC50两种规格电管,主干道均采用冗余配置,在管网拐弯处或直线距离超过50米处设计人孔井或手孔井。

Ø 垂直线槽

室外弱电井施工方案_弱电井施工方案_弱电手孔井大小

线槽根据线缆量的大小选用不同的规格,为线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线路路由的自由过渡。为了确保线路的安全,应使槽体有良好的接地端,弱电井内的各设备机柜、机箱均需与地线连接。

系统主干、垂直部分、主要通道全部采用封闭式金属桥架,主干采用400*100的金属封闭桥架,水平桥架采用200*100的金属封闭桥架,分支线管主要选用KGB25和KGB20两种型号弱电手孔井大小,所穿线缆数量根据线缆规格而定。

弱电井施工方案_室外弱电井施工方案_弱电手孔井大小

在-30℃状态下,仍具有良好的韧性和的强度,可在-50℃-80℃的范围内长期使用,采用特殊配方的树脂还可在110℃以上的温度工作。

室外弱电井施工方案_弱电手孔井大小_弱电井施工方案

适用于路灯接线,监控穿线以及宽带业务的光纤到户建设的需求,以方便工作人员对地下的强弱电管道网络进行检查与维修。
