远程控制原理.doc

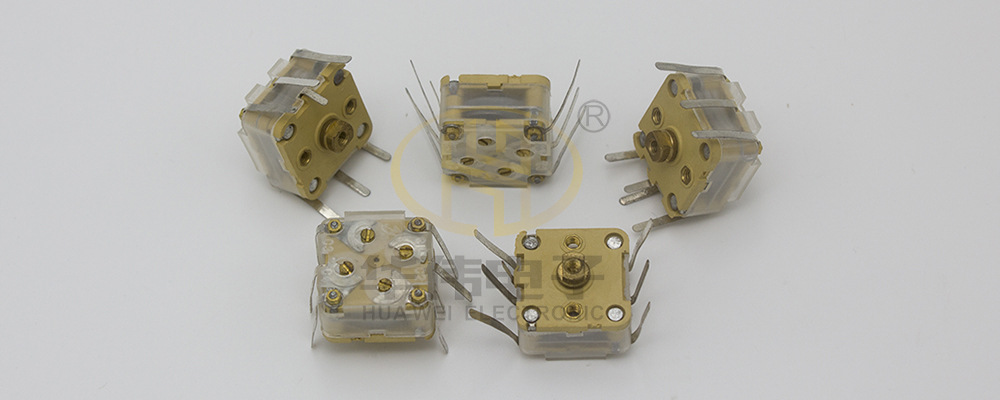

遥控原理发射机采用进口SAW谐振器稳频，频率一致性非常好，稳定性极高，工作频率315MHZ，频率稳定度优于10-5，无需调节使用时的频点，特别适合多发一收等无线电遥控系统，而目前市场上的一些低价无线电遥控模块一般仍采用LC振荡器，稳定性和一致性较差。可调电容器调整后不能密封，因为各种介质的接近或侵入都会改变电容器的容量，无论它是导体还是绝缘体，进而影响接收频率。另外，未密封的可调电容器在受到振动时，固定件与动件之间会产生位移，从而导致固定件与移动件之间产生位移。

遥控原理发射机采用进口SAW谐振器稳频，频率一致性非常好，稳定性极高，工作频率315MHZ，频率稳定度优于10-5，无需调节使用时的频点，特别适合多发一收等无线电遥控系统，而目前市场上的一些低价无线电遥控模块一般仍采用LC振荡器，稳定性和一致性较差。 即使使用高质量的微调电容，也很难保证调谐的频点不会发生偏移，从而导致传输距离缩短。 发射机等效电路图 接收原理 超再生接收机具有电路简单、成本低廉的优点，因而得到广泛应用，而超外差接收机价格较高，温度适应性强，接收灵敏度较高，工作稳定可靠。 抗干扰能力强，产品一致性好，接收机本振辐射低，无二次辐射，性能指标好，易通过FCCCE等标准检测，符合工业使用规范。 超再生接收器等效电路图 48x20x812 超再生接收器模块有7根引线，分别是10、11、12、13、GND、17、VCC，其中VCC为5V供电端，GND为接地端，17为解码端。 有效输出端10、11、12、13为译码芯片PT2272(SC2272)集成电路的引脚10～13，为四位数据锁存器输出端。 当有信号时，可以输出5V右高电平，驱动电流约为2mA，对应发射器上的四个按钮。

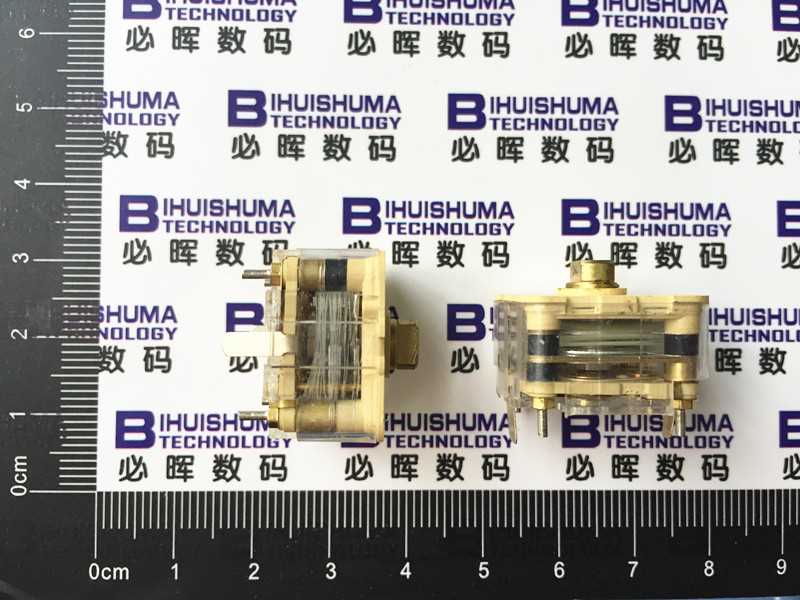

接收模块采用SMD贴片技术制造，属超再生接收方式。 内含放大、整形、解码电路，使用极其方便。 1、天线输入端有选频电路，不依赖1/4波长天线的选频功能。 当控制距离较短时，可以缩短甚至去掉外置天线2。 接收电路本身的辐射极小，电路模块背面网状接地铜箔的屏蔽作用可以减少其自身振荡的泄漏和外部干扰信号的侵入。 3、接收器采用高精度带骨架铜芯电感，调频至315M然后密封。 与采用可调电容调节接收频率的电路相比，温度、湿度稳定性和抗机械振动能力都有很大提高。 可调电容的调节精度较低，只有3/4匝调节范围，而可调电感可以多匝调节。 可调电容器调整后不能密封，因为各种介质的接近或侵入都会改变电容器的容量，无论它是导体还是绝缘体，进而影响接收频率。 另外，未密封的可调电容器在受到振动时，固定件与动件之间会产生位移，从而导致固定件与移动件之间产生位移。 当温度变化时，热胀冷缩会改变固定件与移动件之间的距离； 湿度变化导致容量因介质变化而变化； 长期在潮湿的环境下工作还会因固定片和动片的氧化而改变容量，严重影响接收频率的稳定性，而采用可调电感可以解决这些问题，因为调整后即可密封电感。 绝缘体密封剂不会改变电感，而且由于采用芯片技术，即使有强烈振动也无需担心接收频点漂移。 接收电路的接收带宽约为500KHz。 产品出厂时中心频率已调整为315MHz。 接收芯片上的微调电感的可调范围约为5MHz频率。 使用过程中不要轻易改变，以免影响性能。
