四、单片机之电子时钟设计

目录

前言

一、电子时钟原理

1、输入电路原理

2、输出电路原理

3、控制电路

二、单片机原理图绘制

1、所需元件名称

2、绘制原理图

三、编写程序

总结

前言

今天我们来学习单片机AT89C52控制电子时钟，此时钟可以分别显示“时-分-秒”，并且可以通过按键调节时间。期间我们用到的软件有proteus和keil两个软件，欢迎大家提问已经寻找错误，请大家点个关注和收藏，后续还会更新。

一、电子时钟原理

1、输入电路原理

主要是通过按键完成信息的采集，咱们是通过七个I/O口分别对七个按键进行检测。

2、输出电路原理

本实验采用8位LED数码管动态扫描显示电路，其A~DP分别与单片机的P2口相连，受P2口控制，位控制端由P3口连接。

3、控制电路

通过单片机内置定时器定时1秒不断刷新在显示屏中显示数值，对输入信息进行分析显示，实验中采用C52单片机进行控制

二、单片机原理图绘制

1、所需元件名称

proteus原理图中名称对应：

AT89C52——52单片机芯片；

BUTTON——按钮（复位按键）；

CAP——无极性电容；

CAP-ELEC——电解电容；

CAP-POL——极性电容；

CRYSTAL——晶振；

RES——电阻；

7SEG-MPX8-CA-BLUE——共阳极数码管显示器；

以上就是我们这次设计需要用到的所有元器件，接下来我们就需要创建新工程，然后在右面添加元器件进行绘制。

2、绘制原理图

首先是绘制最小系统，将AT89C52、复位电路、时钟电路绘制出来。

然后就是咱们的输出电路，将数码管显示器加入原理图，将对应引脚与I/O口相连。

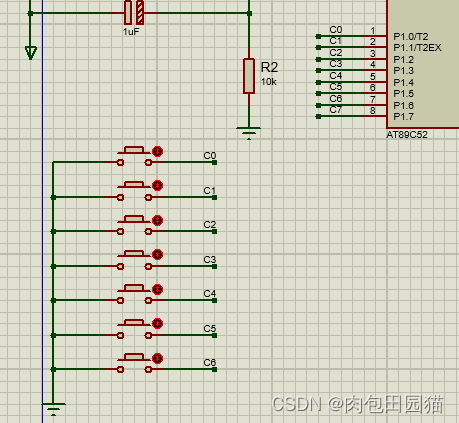

然后咱们对输出电路进行绘制。

这里我采用了网络标号的连接方法进行连接，可以增加原理图的整洁度，可以一眼看到是如何连接的。

至此，咱们的原理图就绘制完成，接下来咱们可以开始编写程序。

三、编写程序

这里咱们分出三部分分别展示程序，分别为输出电路、输入电路、控制电路。

1、输出电路

u8 gsmg_code[17]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳
u8 place_code[8]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
void smg_display(void)
{
	unsigned char i=0;
	for(i=0;i
