与技嘉微星相比，华硕主板的命名方式确实要复杂一些。当然，说是一丝不苟也没有什么错。以目前的命名标准为例，主板型号分为ABCD-EF六个区域，其中： A区域代表CPU插槽类型。可以发现，该区域增加的数字与两家厂商CPU插槽更换的时间顺序一致。现在是P8，A88代表AMD 880G芯片组，B区代表最终名称（商品名） ）的主板芯片组，这方面就简单多了，比如“P55”表示主板采用P55芯片组，但由于AMD芯片组的名字比较长，所以华硕采用了“缩写”的方式来表示相关产品例如“A78”表示主板采用P55芯片组、AMD 780G芯片组等等。以近期备受关注的双核智能主板M4A88TD-M为例。

●华硕Part1：我是在说潇潇的。 我们先从华硕开始吧。 与技嘉微星相比，华硕主板的命名方式确实要复杂一些。 当然，说是一丝不苟也没有什么错。 以目前的命名标准为例，主板型号分为ABCD-EF六个区域，其中： A区域代表CPU插槽类型。 除了埋藏已久的产品外，我们仍然可以看到大量的M2（AMDAM2）、M3（AMDAM2+/AM2）、M4（AMDAM3）、P5（IntelLGA775）、P6（Intel LGA1366）和P7（ Intel LGA1156），支持Intel LGA1155 Sandy Bridge处理器的最新6系列主板命名为P8。 可以发现，该区域增加的数字（2-4、5-8）与两家厂商CPU插槽更换的时间顺序一致。 如果是这样，几年后我们或许就能看到华硕P10、P11开头的“双位数”产品。现在是P8，A88代表AMD 880G芯片组，B区代表最终名称（商品名） ）的主板芯片组，这方面就简单多了，比如“P55”表示主板采用P55芯片组，但由于AMD芯片组的名字比较长，所以华硕采用了“缩写”的方式来表示相关产品例如“A78”表示主板采用P55芯片组、AMD 780G芯片组等等。

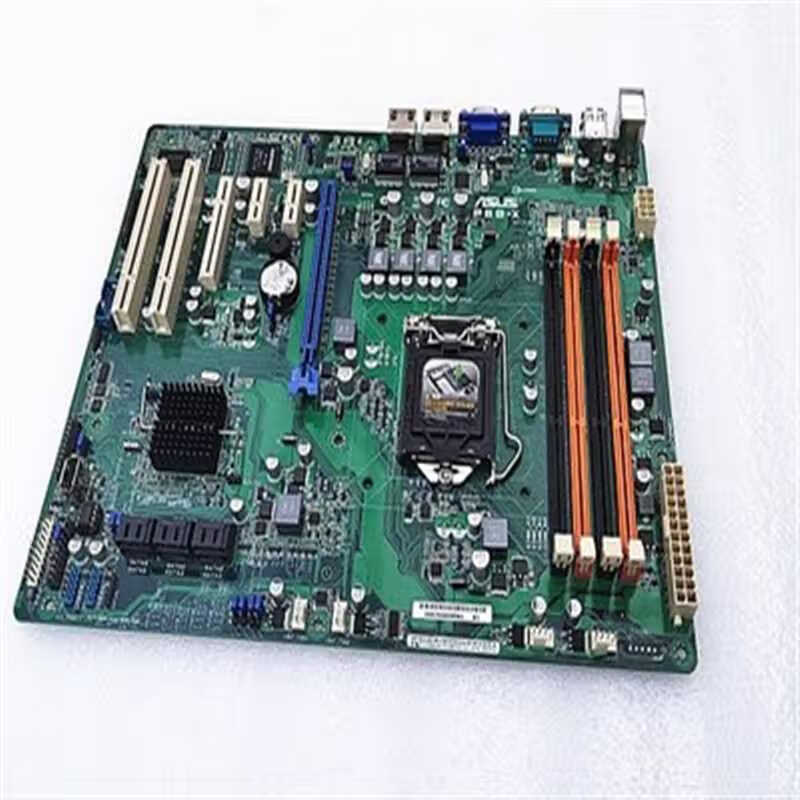

就是上图中的主板啦~内存插槽是DDR3的，所以C区是T。哦，这个C区有“C”的型号是支持双内存的。 了解型号和规格不是很方便吗？ C区代表主板支持的内存规格。 从华硕目前在售的主流产品型号来看，带“C”的区域表示支持DDR2+DDR3内存，带“T”的区域表示支持DDR3内存（AMD和Intel LGA775平台产品）。 这对于用户识别主板规格来说是方便的，但遗憾的是并没有多少消费者了解这个位置字母的含义。 产品：M4A88TD-M华硕主板华硕Part2：你会发现我很懂。 华硕Part2：你会发现我非常理解。 另外，D区代表你是否拥有（如果有，则包含字母D，如果没有，则为空白）ASUS Peak Design（Stackcool3）； E区代表主板板型（M=Micro ATX，V=带显示输出功能的ATX，普通ATX板型空缺）； F区代表产品所属的系列，除了大家熟知的PRO（专业）、EVO（进化）、Deluxe、Premium（定位较高）四个中高端系列外，比标准版从低到高），华硕主板带有LE、LE2、LX后缀的分别是超值版和超值版。 版本2和入门超值版（定位低于标准版，从高到低），没有这个后缀的产品自然就是标准版。

有“D”，所以蕴含了华硕的巅峰设计。 有“M”，所以是小板，后缀是LE，意思是它的定位比标准版稍低一些。 很多读者可能都感到困惑。 举个例子是最直接的。 以近期备受关注的双核智能主板M4A88TD-M为例。 A区为M4，表示支持AMD AM3插槽的CPU； B区为A88，表示主板基于AMD 880G芯片组设计； C区为T，表示该产品支持DDR3内存； D区有一个D，表明该主板包含华硕的巅峰设计； E区为M，所以这款主板为MATX板型，F区为空，说明华硕M4A88TD-M是标准版产品。 这个怎么样？ 从型号上是不是很容易了解华硕主板本身的定位和规格呢？ 但ROG/TUF等特殊系列主板则不适用通用命名标准。 华硕主板命名规则汇总（点击查看大图）。 如果你还是觉得有点困惑，不妨参考本段上面的汇总表，并与你所使用的主板型号进行比较。 ，我一下子就明白了。 :) ★华硕主板命名标准简述： 是否好记：★★☆☆☆ 是否详细：★★★★★ 是否合理：★★★★☆ 是否特别：★★★☆☆产品：GA-P67A-UD7 技嘉主板 技嘉第1部分：你想要的简洁明了 ● 技嘉第1部分：你想要的简洁明了 了解了华硕之后，我们就来谈谈技嘉。

技嘉主板的命名方式比华硕简单很多。 从主型号（横线前面的部分）可以直观地了解产品所使用的芯片组（某些情况除外），带A的部分（如P55A）表示该主板具有技嘉333技术（ USB3.0/SATA3.0/USB 3倍功率）。 带M的（如H55M）表示主板采用MATX板型。 带N的（如H55N）表示该主板采用MATX板型。 ITX 外形尺寸。 带A的说明为技嘉333。带M的技术为MATX小板。 另外，技嘉主板的大部分“秘密”都隐藏在后缀（横线之后的部分）里，什么UD3R、UD4、UD7、S2、S2P、、它们都是什么意思呢？ 简单来说，技嘉产品型号的后缀部分表示“主板的硬件配置”，不涉及软件功能。 S后缀表示这款主板是固态供电而非全固态。 带L的主板是特殊版本。 如果L和R都包含的话，那就是“特别高级版”了（笑）。 其中，U代表2倍铜PCB，D代表全固态电容，S代表半固态电容（固态电源），R代表“高级版”（一般都会添加RAID功能，也有例外） ，H代表HDMI高清输出接口，USB3代表USB3.0接口，P、L分别代表增强版和特殊版。 至于“增强型还是特殊型”，并不是固定的（P有时指包括TPM功能，L有时指将双网络芯片改为单芯片）。

产品：GA-X58A-UD9 技嘉主板 技嘉Part2：后缀是地位的象征 ●技嘉Part2：后缀是地位的象征 例如技嘉P55A-UD3相比P55-USB3多了SATA6Gbps接口，而UD3R进一步增加了On/Off Charge功能和杜比音效认证，网络芯片升级为RTL8111E，并增加了JMB362RAID芯片。 与UD3R相比，UD3P增加了TPM功能。 技嘉标志性技术之一的333 P55A-UD3R，经过多方升级，热销。 如果你了解了命名标准，你就知道它有多“升级”了。 P67系列中的“4号”和“5号”比上面的更高端。 包括包装盒在内，至于后缀中的数字，大多数情况下可以理解为“数字越高，定位越高”。 例如，已经曝光的技嘉P67新品就有UD3R、UD4、UD5、UD7等型号。 数字大小与产品规格一一对应。 目前数字最高的是传说中的X58A-UD9，已经是9了，你知道的。 ★技嘉主板命名标准简述： 是否好记：★★★★☆ 是否详细：★★★☆☆ 是否合理：★★★★☆ 是否特别：★★★☆☆ 产品：微星P67A-GD55主板 微星：他们不像小家菜！ ●MSI：他们不像小家菜！ 微星主板的命名标准与前者有些相似。 两者都采用芯片组名称+硬件规格的形式。 也就是说，只要理解了后缀的含义，就可以准确地了解一款产品的定位和规格。 这次我们直接举例分析吧！以780GM-ED65为例。 780G是这款主板使用的芯片组的名称。 M表示主板类型为MicroATX（还包括ATX、ITX等），后缀中的E代表主板。
