项目要求:

思科dhcp服务器动态获取ip地址

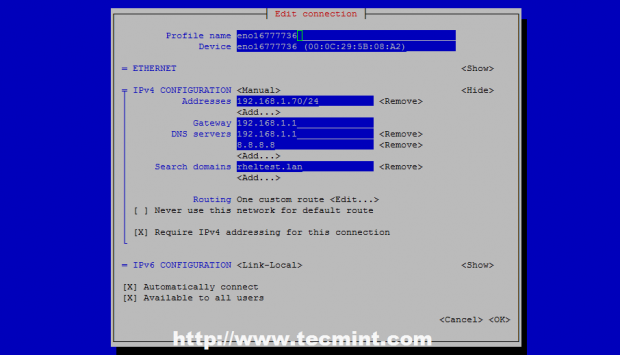

(图片来源网络,侵删)
思科dhcp服务器动态获取ip地址

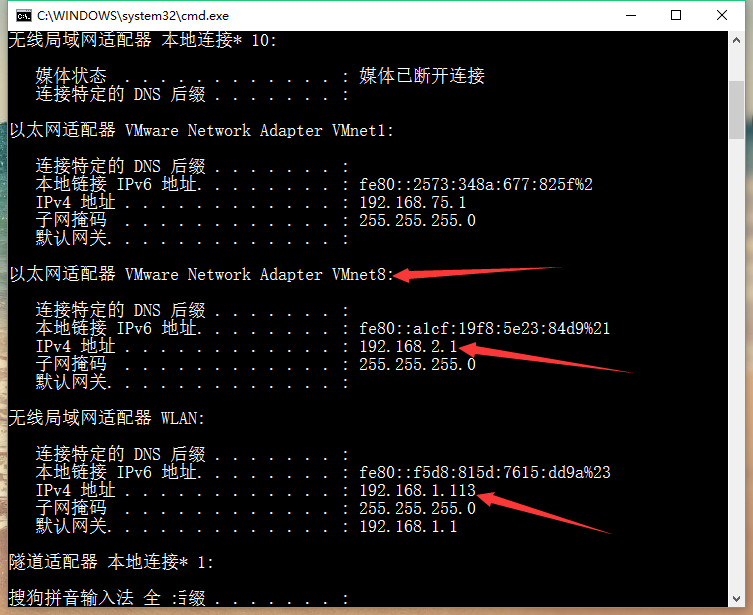

(图片来源网络,侵删)

某公司共有网管中心、行政部、技术部、三个部门,分别处在一栋大楼中的两个楼层,为了保证公司内部主机始终能够连接Internet,采用双向冗余设计,分别使用路由器R1与路由器R2连接中国电信和中国联通。

1.首先为了避免不必要的ip地址的浪费需要划分子网

2.要求公司内部所有网络可以互联互通。

3.要求技术部与行政部统一使用DHCP服务器动态获取IP地址。

4.要求公司内部所有主机可以访问公司内部WWW服务器

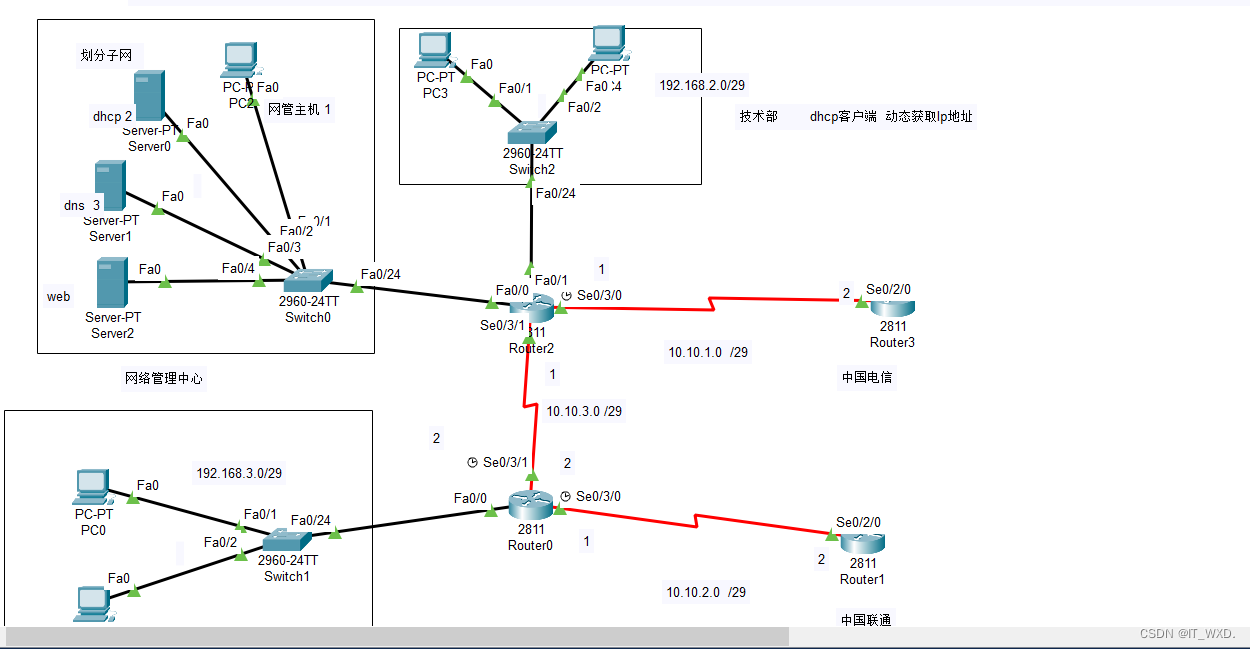

【项目拓扑图】

思科dhcp服务器动态获取ip地址

【理解子网的划分】

ipv4 由 32位二进制数组成, 分四组,每组8位, 为了方便记忆:通常用10进制表示:192.168.1.1,

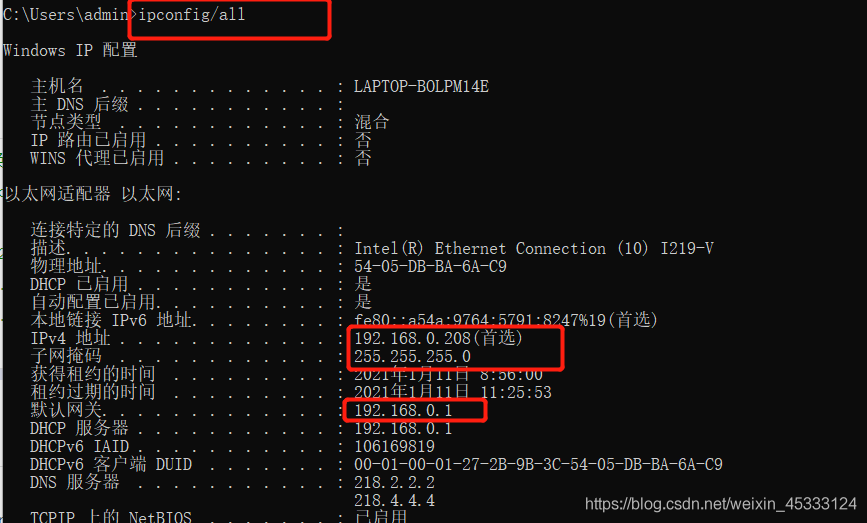

ip地址由两部分组成,网络号,主机号, 例如: 192.168.1.32 网络部分: 192.168.1 主机部分:0.0.0.32

ip地址分成4类:

A类 : 1.0.0.1 ~ 126.255.255.254 网络位+主机位+主机位+主机位, 默认子网掩码/8 255.0.0.0

B类: 128.0.0.1 ~ 129.255.255.254 网络位+网络位+主机位,+主机位

思科dhcp服务器动态获取ip地址

c类: 192,0.0.1 ~223.255.255.254 网络位+网络位+网络位+主机位

D类,D类不常用

子网掩码是用来区分,地址中有没有子网号的,所以用0,1表示, 网络号,子网号都用1,主机号用0,因此a,b,c类的子网掩码都用默认的。

默认子网掩码

A类255.0.0.0 11111111000000000000000000000000

B类255.255.0.0 11111111111111110000000000000000

C类255.255.255.0 11111111111111111111111100000000

子网掩码与ip地址向与得出的就是网络地址,网络地址的主机位换成1为广播地址,

子网掩码与IP地址相与dhcp服务器设置静态ip,得出的就是网络地址,得出网络地址后,把网络地址的主机位全换成1可以得到广播地址。如:主机IP地址210.33.5.68/25 解:子网掩码/25,即为25个1:11111111111111111111111110000000所以子网掩码为:255.255.255.128.将IP地址和子网掩码相与得出网络地址,因为255为8个1,与其相与的结果定本身,所以我们只需要看68和128相与的结果即可。

【分析】

主机地址210.33.5.68 210.33.5.01000100

子网掩码255.255.255.128 255.255.255.10000000

网络地址210.33.5.0 210.33.5.00000000

广播地址210.33.5.127 210.33.5.01111111

思科dhcp服务器动态获取ip地址

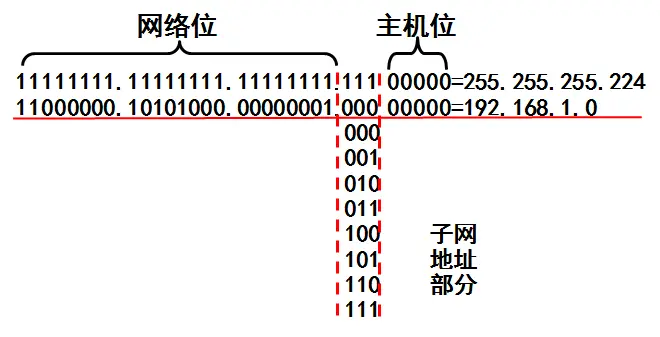

划分子网

如拓补图,网管中心,行政部,技术部,需要划分子网,网管中心4台主机,技术部两台,行政部两台,所以每个子网最大需要容纳的主机位为7台(4台pc机+网络地址+网关+广播地址=7)dhcp服务器设置静态ip, 计算:由于为c类的 ip地址 192.168.xx.0,所以 子网掩码为: 11111111 11111111 11111111 00000000 这样每个子网 最大需要的主机个数也就是 4台pc机+网络地址+网关+广播地址=7 2^3>7 ,所以 主机号 有3个0,主机号有5个0变成了1,被网络号占用了。 即: 11111111 11111111 1111111 11111000 :255.255.255.248

但是有个疑问,希望大佬能请教一下,那这样的话 有5个主机号为占用 2^5 =32 这里最大划分32个子网,需要这么多子网吗?

【2 分析首先得让这个公司的网络可以互通】

先手动给pc机 静态分配ip地址,测试网络的互通:

【初始pc,服务器 ,路由配置】

思科dhcp服务器动态获取ip地址

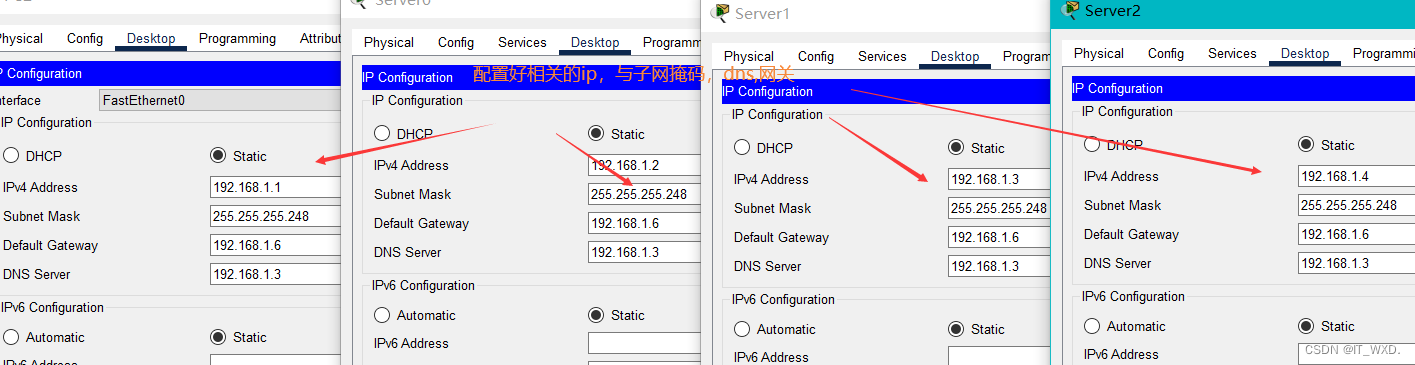

服务器,及其网关中心的主机

思科dhcp服务器动态获取ip地址

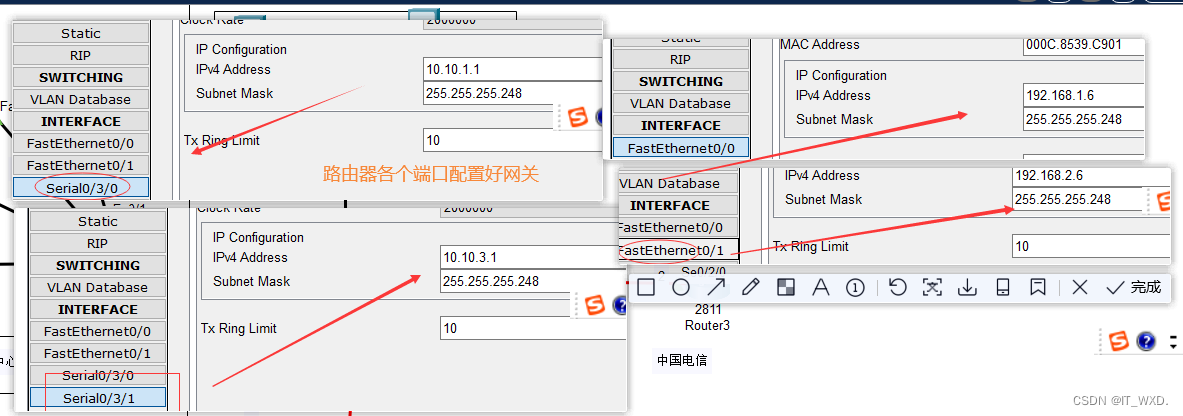

路由器:

思科dhcp服务器动态获取ip地址

其他路由器同理

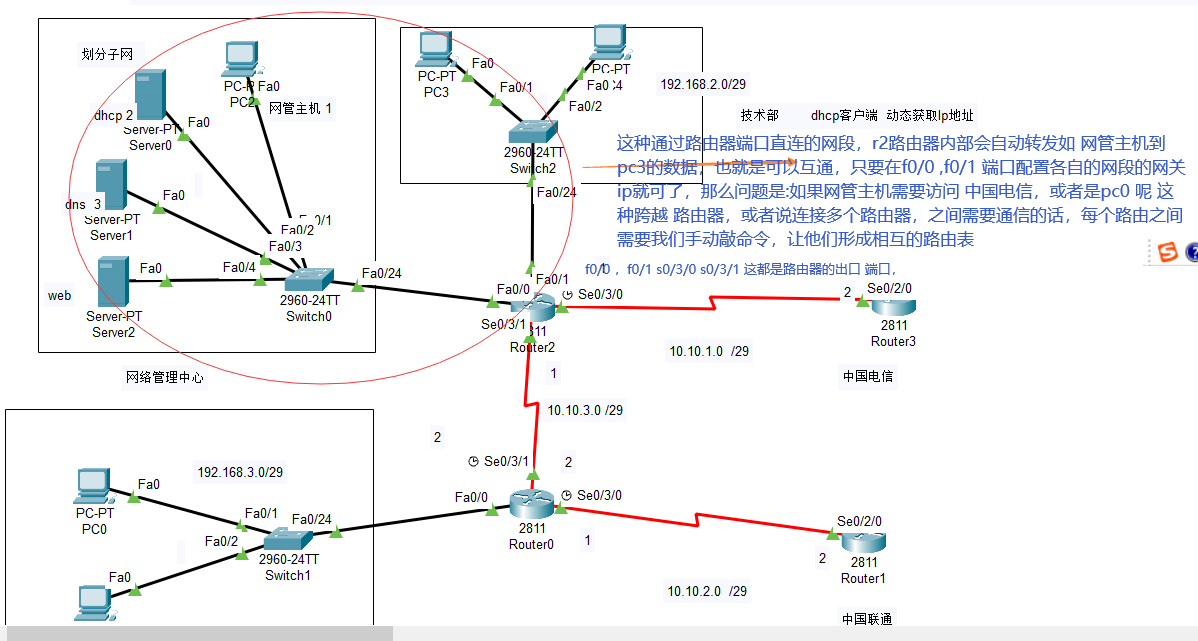

分析: 主要是让 r0 和 r2 r3 r1 之间形成相互的路由表:

思科dhcp服务器动态获取ip地址

思科dhcp服务器动态获取ip地址

这里使用ripv2 动态路由进行配置:

r2: network 直连路由器的网段

R2(config-router)#network 192.168.1.0
R2(config-router)#network 192.168.2.0
R2(config-router)#network 10.10.3.0
R2(config-router)#network 10.10.1.0

r3 :network 直连路由器的网段

R3(config-router)#network 10.10.1.0

r1::network 直连路由器的网段

R1(config-router)#network 10.10.2.0

r0 ::network 直连路由器的网段

R0(config-router)#network 192.168.3.0
R0(config-router)#network 10.10.3.0
R0(config-router)#network 10.10.2.0

思科dhcp服务器动态获取ip地址

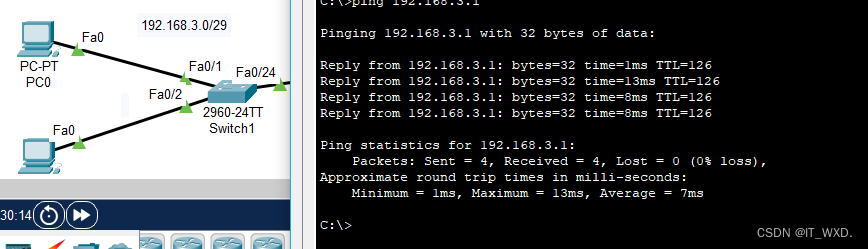

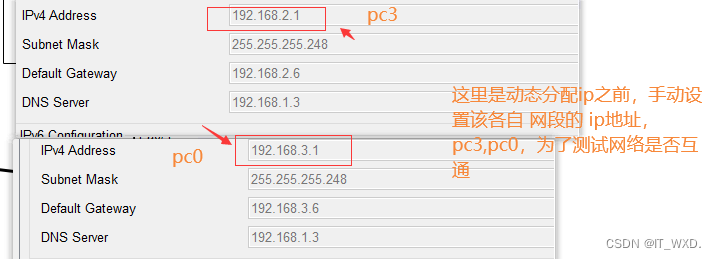

这样配置完成就各个路由之间就形成了路由表,之前 已经静态分配的ip,所以pc3,pc0,测试网络是否互通

路由器之间各个 端口 的网关没配置错误的话,就通了

思科dhcp服务器动态获取ip地址

【3现在网络互通需要动态分配ip地址:】

配置dhcp服务器的dhcp服务:

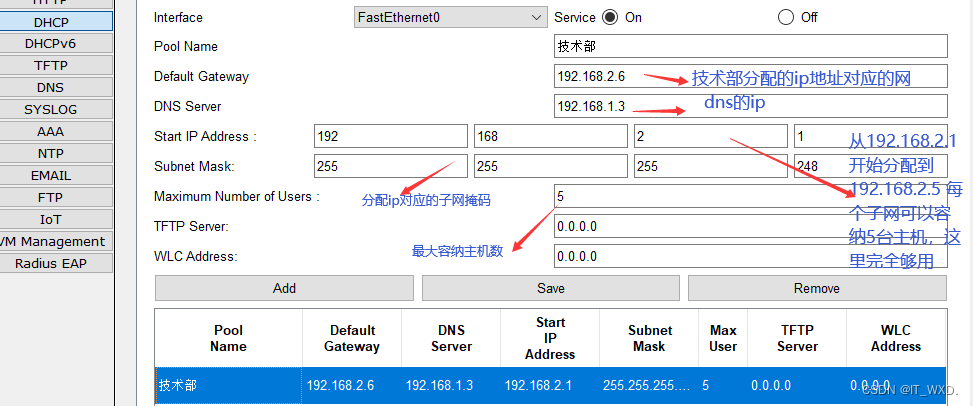

【技术部的主机动态分配】

思科dhcp服务器动态获取ip地址

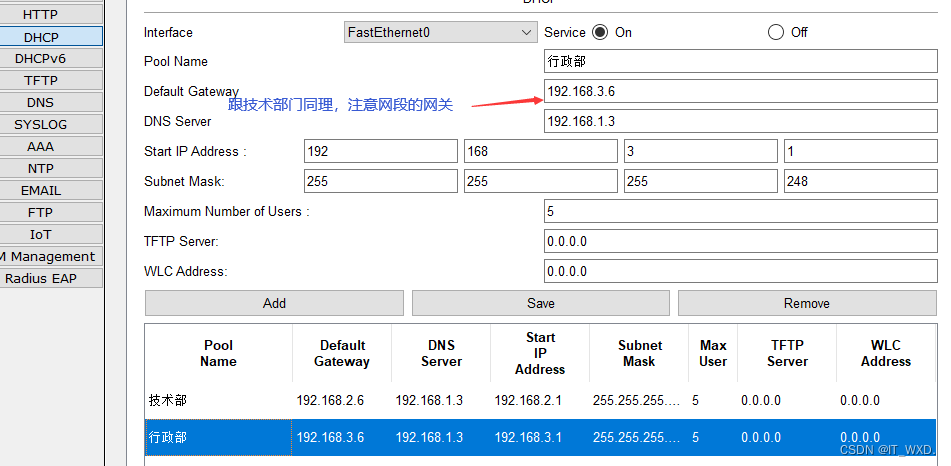

【行政部的主机动态分配】

思科dhcp服务器动态获取ip地址

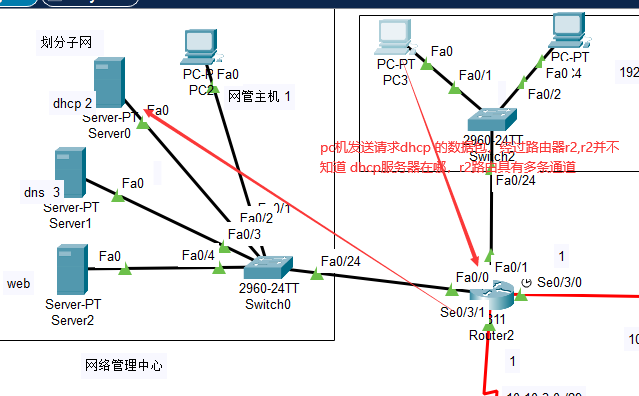

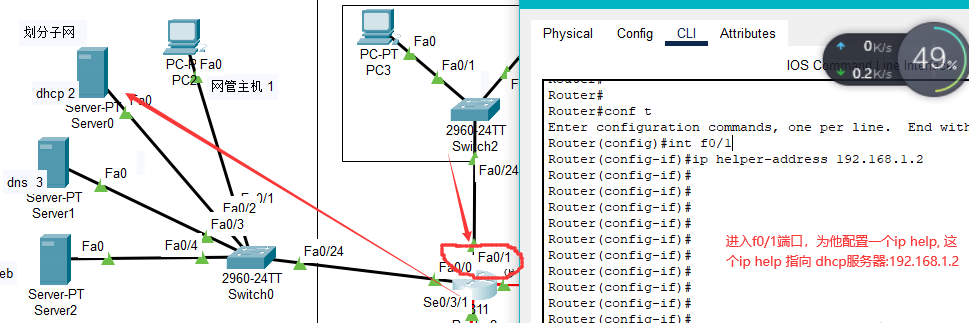

dhcp服务器设置好,开启 dhcp服务之后, 路由器还需要设置相关的命令:

因为:

思科dhcp服务器动态获取ip地址

所以:

思科dhcp服务器动态获取ip地址

思科dhcp服务器动态获取ip地址

这样pc机 去 动态获取ip地址时,路由器就知道指向哪个服务器了,指向了192.168.1.2该服务器,该服务器由于设置了相关设置,就动态的分配了我们需要的ip地址

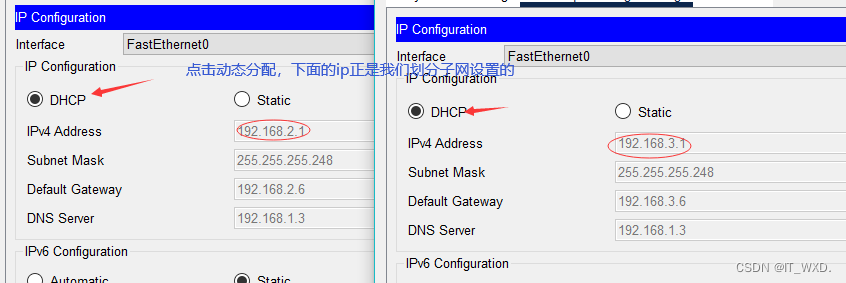

【结果】

思科dhcp服务器动态获取ip地址

【4要求公司内部的主机都可以访问web服务】

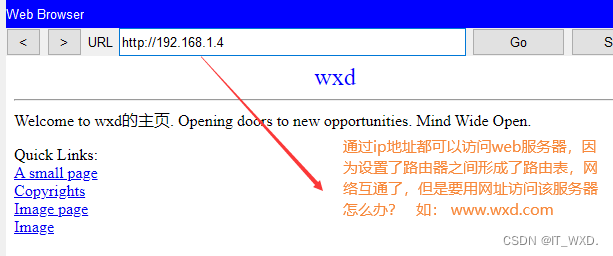

目前网络已经互通了,但是现实生活中web的服务器肯定不是192.168.1.4这样让我们容易记住的ip,如果客户不知道服务器的ip怎么办?【通常情况下只知道服务器的域名】

这样也可以访问,只是,没有dns只能用ip

思科dhcp服务器动态获取ip地址

这样要使用到dns 域名解析: 把域名映射成ip地址并且返回给客户,【客户并不知道,客户的pc机收到dns映射 返回p地址 自动访问网址】

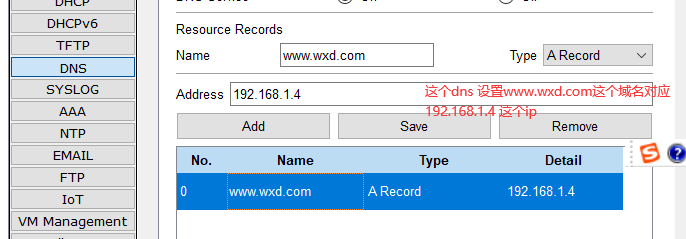

dns 服务器 设置好域名与ip的映射:

思科dhcp服务器动态获取ip地址

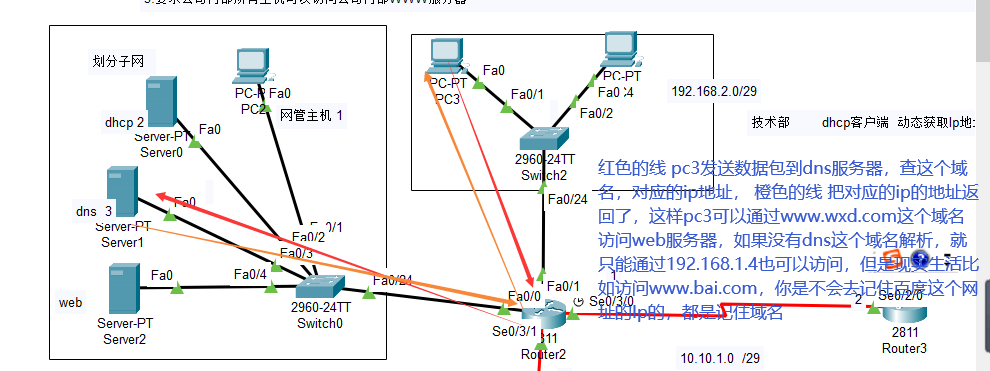

【如 这样理解】

思科dhcp服务器动态获取ip地址

【注意这里web服务器为:192.168.1.4 dns服务器为:192.168.1.3,并且dhcp服务动态分配ip时,dns统一都是192.168.1.3,pc机肯定是可以访问dns的,并且网络还是互通的】

希望对大家有所帮助,新手上路,文中有些疑问,大佬可以解答一下吗
