北大青鸟JBF5182手自动转换盒_使用说明书

07-11 1559阅读
产品规格请参阅详细的使用说明书和包装说明。本设备安装在北大青鸟气体灭火系统内,安装在气体灭火保护区外。总线型,采用先进的电子编码器寻址,配套JBF5014火灾报警气体灭火一体机和JBF5015/5016气体灭火控制器,每个气体灭火回路最多可连接6个手动自动开关盒。将安全钥匙正确插入钥匙孔,逆时针转动钥匙,手动灯(红色)亮,表示系统切换到手动操作状态,手动安全等级较高,且有任何手动自动转换系统中的盒子密钥。系统正常运行时,建议将气体灭火控制器置于手动模式,将现场手动自动切换箱置于自动模式。系统检修时,通过按键现场将手自动转换箱置于手动状态,避免现场误操作造成气体灭火喷洒。

产品规格请参阅详细的使用说明书和包装说明。

北大青鸟JBF5182手自动转换盒_使用说明书

1、特点:

? 本设备安装在北大青鸟气体灭火系统内,安装在气体灭火保护区外。 它将现场自身的状态发送给气体灭火控制器,并显示系统当前的手动/自动状态。

? 总线型,采用先进的电子编码器寻址,配套JBF5014火灾报警气体灭火一体机和JBF5015/5016气体灭火控制器,每个气体灭火回路最多可连接6个手动自动开关盒。

? 该设备用于气体灭火系统检查维护时,现场将系统状态改为“手动”,避免误操作造成气体灭火动作。

北大青鸟JBF5182手自动转换盒_使用说明书

二、技术指标:

内容 技术参数

通讯方式 两总线,无极性

北大青鸟JBF5182手自动转换盒_使用说明书

寻址范围 1-80

额定电压DC.19~28V

工作温度-10…+50℃

尺寸 130mm 高 x 92mm 宽 x 44mm 厚

北大青鸟JBF5182手自动转换盒_使用说明书

三、外观结构、安装及接线:

拆下侧面螺丝并打开盒子。

按端子标识连接气体灭火回路总线(L1、L2无极性)。

固定盒体,然后拧紧侧面螺丝。

北大青鸟JBF5182手自动转换盒_使用说明书

北大青鸟JBF5182手自动转换盒_使用说明书

四、调试说明:

设备采用**电子编码器编码,编码范围1-80,不允许重复数字。

通过连接的燃气消防控制器对设备进行注册,确保设备的注册类型正确。

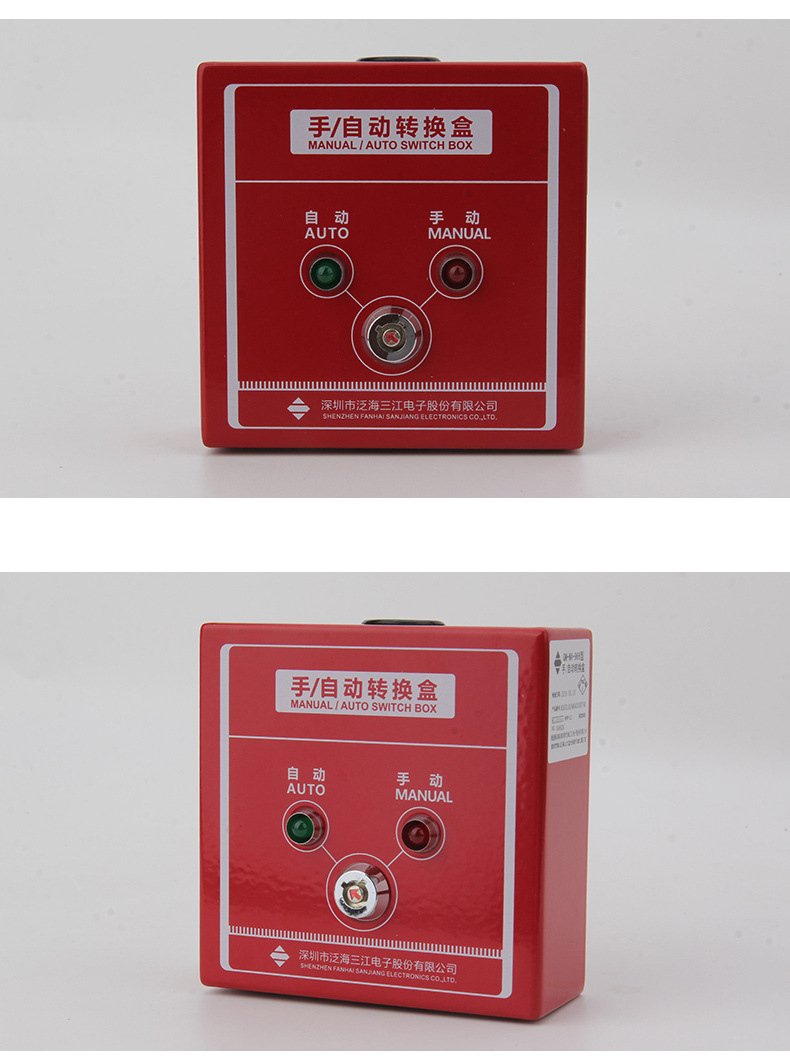

系统正常运行时,若手自动转换盒无任何操作,则显示系统当前运行状态。 自动灯(绿色)亮,表示系统转为自动运行状态,手动灯(红色)亮,表示系统转为自动运行禁用状态。

将安全钥匙正确插入钥匙孔,逆时针转动钥匙,手动灯(红色)亮,表示系统切换到手动操作状态,手动安全等级较高,且有任何手动自动转换系统中的盒子密钥。 到手动运行状态,在任何状态下整个系统都切换到手动运行状态。

当安全钥匙正确插入钥匙孔后,顺时针转动钥匙,自动灯(绿色)亮,表示系统处于自动运行状态。 如果系统中还有其他手自动切换箱,则只有当其他手自动切换箱都处于自动运行状态时,上述切换操作才有效,否则操作无效。

北大青鸟JBF5182手自动转换盒_使用说明书

五、安装注意事项

? 每个气体灭火回路最多可连接6个手动自动切换箱。 系统正常运行时,建议将气体灭火控制器置于手动模式,将现场手动自动切换箱置于自动模式。 当气体灭火区域发生火灾时,可通过气体灭火控制器或气体灭火区域门口的紧急启停按钮手动或自动启动气体灭火喷射。

? 系统检修时,通过按键现场将手自动转换箱置于手动状态,避免现场误操作造成气体灭火喷洒。
